數字音頻

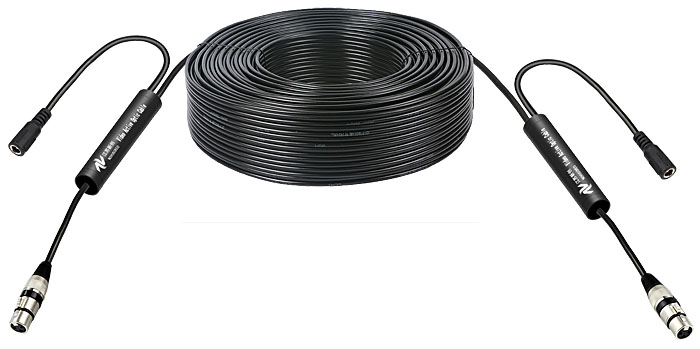

數字音頻有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC/光纖導線或模塊化開放式光纖接口遠距離互聯設計，將CD播放機、調音臺、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信號發生器、或任何AV信號源輸出的AES/EBU數字音頻、S/PDIF數字音頻、光纖數字音頻信號轉換成光信號在單模、多?；蛩芰瞎饫w上傳輸。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

數字音頻有源光纜AOC/光纖導線典型產品

型號 AOCTR-DAa1-S/M/P-DX-X/T/J/R-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 數字音頻有源光纜AOC/光纖導線，單模/多模/塑料光纖，卡儂/工業接線子/3.5mm/RCA連接器，0～40公里，商業/工業級
                   型號 AOCTR-DAa1-S/M/P-DX-P-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 數字音頻有源光纜AOC/光纖導線，單模/多模/塑料光纖，SFP型連接器，0～40公里，商業/工業級
型號 AOCTR-DAa1-S/M/P-DX-MX-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 數字音頻有源光纜AOC/光纖導線，單模/多模/塑料光纖，M型工業連接器，0～40公里，商業/工業級
型號 AOCTR-DAa1-S/M/P-DX-D-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 數字音頻有源光纜AOC/光纖導線，單模/多模/塑料光纖，D型連接器，0～40公里，商業/工業級

　　數字音頻有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC/光纖導線或模塊化開放式光纖接口遠距離互聯設計，將CD播放機、調音臺、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信號發生器、或任何AV信號源輸出的AES/EBU數字音頻、S/PDIF數字音頻、光纖數字音頻信號轉換成光信號在單模、多?；蛩芰瞎饫w上傳輸。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的數字音頻信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　數字音頻有源光纜AOC/光纖導線 電接口采用卡儂/Q9/RCA/Toslink連接器型封裝，可直接與設備連接器相連。標準的D型或矩形連接器插頭，直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；SFP可插拔接口便于用戶簡化設計和維修，通過統一標準的SFP可插拔接口，有源光纜的電口可直接插入用戶設備完成光電轉換，并且出現故障時用戶可隨意拔出有源光纜進行替換；標準的M系列工業連接器插頭，直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；防水連接器型封裝，防水型用于野外、水下等高濕度環境中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換。
　　數字音頻有源光纜AOC/光纖導線通過集成的有源光纜AOC/光纖導線設計，可以直接替代電纜連接，光纜距離可由用戶指定；光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口，便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多?；蛩芰瞎饫w，通信距離多模最大0～8公里；單模0～140公里，塑料光纖0～100米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
　　數字音頻有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　數字音頻有源光纜AOC/光纖導線支持5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)直流電源輸入設計，也可通過有源光纜中電纜混合的方式遠距離供電。
　　數字音頻有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。

◆ 支持點對點連接方式
◆ 兼容支持任何專業級AES/EBU、IEC 60958 Type I Balanced 標準數字音頻
◆ 兼容支持任何專業級AES/EBU、AES3id 75歐姆非平衡標準數字音頻
◆ 兼容支持任何消費者IEC 60958 Type II S/PDIF 75 歐姆數字音頻標準
◆ 兼容支持任何專業級IEC60958規范的AES/EBU 或S/PDIF光纖數字音頻標準
◆ 兼容JEITA standard CP-1201數字音頻標準
◆ 兼容Toslink塑料光纖接口標準
◆ 支持立體聲或單聲道數字音頻信號
◆ 內置電纜數字自動均衡器和時鐘重定時功 能
◆ 電接口采用卡儂/Q9/RCA/Toslink連接器
◆ 電接口支持D型或矩形連接器
◆ 電接口支持SFP可插拔連接器
◆ 電接口支持M系列工業連接器
◆ 電接口支持防水連接器型封裝
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口
◆ 支持單模、多模和塑料光纖
◆ 傳輸距離最大多模8公里、單模140公里和塑料光纖200米
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示
◆ 5/12/24/48VDC直流電源輸入，支持電纜混合遠距離供電
◆ 支持商業級、工業級等可靠性級別


◆AES/EBU 平衡數字音頻
接口數量 1路
接口標準 AES/EBU數字音頻及IEC 60958 Type I Balanced 標準
信號種類 平衡AES/EBU數字音頻
輸入阻抗 110 Ω
輸入電壓范圍 0.2Vp-p～7Vp-p
最小輸入信號眼圖 200 mV x 0.5 UI
輸出阻抗 110Ω+20% (0.1-6 MHz)
輸出電壓 0.2Vр-р～7Vp-p，典型4.5Vp-p
輸出信號上升沿時間 5～30ns
輸出信號共模 <-30 dB (0-6 MHz)
最大驅動距離 100m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz～216KHz
編碼位寬 16bit～24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
◆AES/EBU 非平衡數字音頻
接口數量 1路
接口標準 AES/EBU數字音頻及AES3id 標準
信號種類 非平衡AES/EBU數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.32Vp-p～7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型1.0V ±0.2Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 峰值抖動增益 1000m
0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz～216KHz
編碼位寬 16bit～24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
◆S/PDIF數字音頻
接口數量 1路
接口標準 IEC 60958 Type II  S/PDIF消費者數字音頻標準
信號種類 非平衡S/PDIF數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.2Vp-p～7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型0.6V ±0.1Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 峰值抖動增益 10m
0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz～216KHz
編碼位寬 16bit～24bit
輸入、輸出數據格式 透明支持任意S/PDIF數字音頻數據幀格式
◆有源光纜/光纖接口
物理接口 有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單纖
光發射波長 1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
傳輸距離 多模：1/2/4/8公里；單模：0～10/20/40/80/120公里；塑料： 0～50/100/200米
最大光功率動態范圍 15/20/25/32dB
◆電源輸入/供電方式
5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)接線端子輸入或混合電纜遠距離供電
◆封裝形式
卡儂/Q9/RCA/Toslink連接器型
D型或矩形連接器型
SFP可插拔連接器型
M系列工業連接器型
防水連接器型
◆工作環境 商業級 工業級
工作溫度 -20℃～+65℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
數字音頻(卡儂/Q9/RCA連接器) 根據實際接插件確定尺寸
數字音頻(D矩形連接器型) 根據實際接插件確定尺寸
數字音頻(SFP可插拔連接器型) 根據實際接插件確定尺寸
數字音頻(M工業連接器型) 根據實際接插件確定尺寸
數字音頻(防水連接器型) 根據實際接插件確定尺寸







江蘇新創數字音頻有源光纜AOC/光纖導線訂貨型號命名標準：

AOCTR-DAa1-S/M/P-DX- X/Q/R/F/D/P/MX/W/M-C/I/M
AOCTR-DAa1-S/M/PX-15/20/25/32-F/T/S/L/E-C/P-P/A/U- X/Q/R/F/D/P/MX/W/M-C/I/M

AOCTR：有源光纜/光纖接口收發模塊；
AOCT：表示有源光纜/光纖接口發射光纖模塊；
AOCR：表示有源光纜/光纖接口接收光纖模塊；

DAa1 : 數字音頻方向及路數；
DA：表示數字音頻；
a：表示正向；
1：表示路數，1路；

S/M/P：表示有源光纜內封裝的光纖種類；

DX：有源光纜定制距離，X為距離，單位米；

S/M/PX：表示光纖接口支持的光纖種類及數量；
S：單模； M：多模； P：塑料光纖；
X：表示多纖，最大8纖；

15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；

F/T/S/L/E/W/M：表示光接口類型；
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口； E：表示E2000接口；
W：表示防水型接口；

C/P：表示光纖出纖形式；
C：光纖插座非尾纖 P：表示尾纖型；

P/A/U：表示光纖端面類型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；

X/B/R/F/D/P/MX/W/M：表示電接口連接方式；
X：表示AES/EBU數字音頻(卡儂，平衡)；
Q：表示AES/EBU數字音頻(Q9，非平衡)；
R：表示S/PDIF數字音頻(RCA，非平衡)；
D：D矩形連接器型封裝；
P：SFP可插拔連接器型封裝；
MX：M系列工業連接器型封裝；
W：防水連接器型封裝；

C/I/M：表示模塊可靠性級別；
C：商業級； I：工業級；
