FSL3232 三層/二以太網交換機快速選型表 |
 |
型號 |
FSL3232A |
|
說明 |
2口萬兆SFP+/32口千兆SFP以太網交換機,通用型 |
 |
型號 |
FSL3232AI |
|
說明 |
2口萬兆SFP+/32口千兆SFP以太網交換機,工業型 |
 |
型號 |
FSL3232B |
|
說明 |
2口萬兆SFP+/32口RJ45以太網交換機,通用型 |
 |
型號 |
FSL3232BI |
|
說明 |
2口萬兆SFP+/32口RJ45以太網交換機,工業型 |
 |
型號 |
FSL3232C |
|
說明 |
2口萬兆SFP+/16口千兆SFP/16口RJ45以太網交換機,通用型 |
 |
型號 |
FSL3232CI |
|
說明 |
2口萬兆SFP+/16口千兆SFP/16口RJ45以太網交換機,工業型 |
 |
型號 |
FSL3232D |
|
說明 |
2口萬兆32口千兆百兆機框式接入匯聚交換機 |
FSL3232三層/二以太網交換機提供了全面豐富的Layer3/ Layer2交換功能，如先進的基于TCAM的VLAN和QoS處理，支持差異化服務的交付，以及使用通用內容感知處理器(VCAP)的基于TCAM的幀處理的安全性。IPv4/IPv6三層(L3)單播和 組播路由支持高達18K IPv4/9K IPv6單播LPM條目和高達9K IPv4/ 3k IPv6 (S,G) 組播組。L3安全特性包括源保護和uRPF任務。其他L3 特性包括VRF-Lite和IP隧道(IP over GRE/IP),可廣泛應用在數據中心和存儲網絡、電信和廣電接入運營網、城域主干網、寬帶網絡視頻接入網、企事業、廠礦企業網和校園網等網絡交換、網絡融合及各種以太網數據通信中。
本系列交換機提供2口萬兆端口和32口千兆百兆端口，SFP+接口可插入萬兆光纖模塊或電口模塊，SFP接口可插入千兆/百兆光纖模塊或電口模塊。 最大支持三層轉發率78Mpps，交換容量104Gbps，背板交換帶寬160/256/360/400Gbps可選。
本交換機可根據用戶的應用場合和需求不同而特殊設計，產品可分為通用型、工業型等等封裝類型和可靠性級別，也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。
技術優點
◆ 2口萬兆端口
◆ 32口千兆/百兆端口
◆ 可插拔光口/電口模塊
◆ 最大支持三層轉發率78Mpps
◆ 最大交換容量104Gbps
◆ 最大背板交換帶寬160/256/360/400Gbps可選
◆ 完整的Layer3/Layer2網絡交換
◆ Cut-Through 轉發模式，固定傳輸延遲
◆ TCAM的VLAN和QoS處理
◆ 差異化服務交付
◆ 通用內容感知處理器(VCAP)
◆ IPv4/IPv6三層(L3)單播和組播路由
◆ 高達18K IPv4/9K IPv6單播LPM條目
◆ 高達9K IPv4/ 3k IPv6 (S,G) 組播組
◆ L3源保護和uRPF任務安全特性
◆ VRF-Lite和IP隧道(IP over GRE/IP)
◆ 多達 32K MAC 和 18K IP 路由表項
◆ Type-C/RJ45串口/ RJ45 以太網 管理端口
◆ Linux ARM64位軟件平臺
◆ Cortex-A531/1GHz 雙核CPU
◆ 8GB DDR4緩存
◆ 32MB閃存
◆ SNMPv1/v2/v3管理
◆ SFP+/SFP模塊在線檢測
◆ DDM光模塊數字診斷監測端口
◆ 電口診斷信息 (電纜在線診斷)
◆ 通用型、工業型封裝
◆ 適應工業或高溫高寒高濕強電磁雷暴嚴酷環境
Layer 3 特性
◆ RFC 2328 OSPFv2三層動態路由
◆ RFC 2740/5340 OSPFv3三層動態路由
◆ RFC 2453 RIPv1/v2三層動態路由
◆ 基于軟件的Layer3 IPv4/IPv6靜態路由
◆ 基于硬件的Layer3 IPv4/IPv6靜態路由
◆ RFC2992 ECMP靜態路由
◆ BEIGRP/BGPv4路由協議
◆ RFC 3101 OSPF NSSA路由選項
◆ RFC 3137 OSPF 路由廣播協議
◆ DHCP option 82 relay協議
◆ RFC-1812v3、 IHL、校驗值檢查
◆ 支持多達 18K IPv4 路由表
◆ 支持 IPv4， ICMP， ARP
◆ VRF
◆ 支持跨 VRF ARP 泄漏
◆ VRRP
◆ 虛擬 ARP (VARP)
◆ IS-IS
◆ URPF
◆ UPNP
Layer 2 特性
◆ 支持多達32K MAC 轉發表項
◆ 支持 Jumbo Frames（9600 Bytes）
◆ 802.1d STP 協議
◆ 802.1w RSTP 協議
◆ 802.1s MSTP 協議
◆ 802.1ab LLDP 協議
◆ 基于 802.3x 流控制
◆ 風暴控制
◆ 基于端口的 MAC 限制/端口速率限制
◆ 802.1Q VLAN (最大 4094 VID)
◆ 私有 VLANs
◆ 基于 Port/MAC 的 VLAN
◆ 802.1ad Q-in-Q
◆ 802.3ad Link Aggregation/LACP
組播特性
◆ IGMPv2/v3偵聽協議
◆ MLDv1/v2偵聽協議
◆ IGMP過濾配置文件
◆ IPMC限制、篩選和離開代理
端口保護和環路保護
◆ G.8031標準1:1端口保護
◆ G.8032標準環路ERPS保護
◆ G.8032 標準環路ERPS保護v2
◆ VRRP
◆ 20ms高速自愈
QoS 特性
◆ 8種的流量分類
◆ 端口的缺省/用戶自定義/輸入優先級映射設置
◆ 單播/組播/廣播風暴控制
◆ 端口/隊列監管/全局/VCAP (ACL) 監管
◆ 端口出口、隊列出口整形器
◆ DiffServ (RFC2474)/Tag陳述
安全特性
◆ 802.1X/單個802.1X/多個802.1X
◆ 客戶端/服務端安全訪問控制協議
◆ VLAN/QoS/客分配VLAN
◆ MAC地址認證授權
◆ MAC地址限制
◆ 永久MAC學習
◆ IP/ MAC綁定
◆ IP/ MAC動態到靜態綁定
◆ IPv4和IPv6源地址保護
◆ RADIUS賬戶管理
◆ RADIUS 認證和授權
◆ TACACS+ 賬戶
◆ TACACS+認證和授權
◆ TACACS+命令授權
◆ Web & CLI認證
◆ 15個用戶等級
◆ ACLs過濾/策略/端口拷貝
◆ 安全FTP客戶端
管理
◆ 100/1000 管理端口
◆ RS-232 串行端口
◆ USB 端口
◆ 遠程登錄和 SSHv1/v2
◆ AAA
◆ 支持 TFTP/FTP
◆ 支持 SNMPv1/v2/v3
◆ 支持系統日志
◆ 基于角色的訪問控制
◆ 行業標準 CLI
◆ LED 信號燈系統標識
◆ 內置WEB頁面
◆ 管理訪問篩選
◆ RFC4884 (ICMPv6)協議
◆ IEEE 802.1AB-2005 LLDP鏈路自動發現協議
◆ TIA 1057 LLDP-MED和媒介端點鏈路自動發現協議
◆ Web交換機固件軟件升級加載
◆工業標準配置下載和上傳
◆ sFlow流量管理
◆ 環路檢測缺省恢復
◆ 符號寄存器訪問
◆ 系統syslog信息
◆ 日志文件記錄
◆ SNMPv1 / v2c / v3代理
◆ 遠程網絡監視RMON (Group 1, 2, 3 & 9)
◆ 遠程網絡監視RMON告警和事件(CLI和web)
◆ 告警模塊
◆ 標準MIB庫
◆ 私有MIB庫
|
型號 |
FSL3232 |
|
標準配置 |
2口萬兆
32口千兆/百兆
1個Console口 |
|
背板帶寬 |
160/256/360/400Gbps |
|
交換容量 |
104Gbps |
|
三層轉發速率 |
78Mpps |
|
交換方式 |
存貯轉發 |
|
軟件平臺 |
Linux ARM64位軟件平臺 |
|
處理器 |
Cortex-A531/1GHz 雙核CPU |
|
閃存容量 |
32MB閃存 |
|
內存容量 |
8GB DDR4緩存 |
|
地址表 |
8K |
|
端口可控制項 |
端口速度/帶寬/雙工模式/流控 |
|
端口幀大小(巨幀最大10200) |
|
端口狀態管理 |
|
端口鏈路狀態監測 |
|
端口統計信息(MIB計數器) |
|
電口診斷信息 (電纜在線診斷) |
|
SFP模塊在線檢測 |
|
DDM光模塊數字診斷監測 |
|
單向鏈路檢測協議(UDLD) |
|
QoS |
流量類(8種有效優先級) |
|
端口缺省優先級 |
|
用戶優先級 |
|
輸入優先級映射 |
|
QoS控制列表(QCL Mode) |
|
單播/組播/廣播全局風暴控制 |
|
端口監管 |
|
隊列監管 |
|
Global/VCAP (ACL) 監管 |
|
端口出口整形器 |
|
隊列出口整形器 |
|
DiffServ (RFC2474) 陳述 |
|
Tag陳述 |
|
調度模式 |
|
L2 二層交換及協議 |
自動MAC地址學習與老化 |
|
靜態MAC尋址 |
|
虛擬VLAN |
|
雙向VLAN轉換 |
|
單向VLAN轉換(進口/出口) |
|
私有靜態VLAN |
|
端口靜態隔離 |
|
基于MAC地址的VLAN |
|
基于協議的VLAN |
|
基于IP子網的VLAN |
|
VLAN中繼 |
|
通用屬性VLAN注冊協議(GVRP) |
|
多重屬性注冊協議(MRP) |
|
多重VLAN注冊協議(MVRP) |
|
運營商網橋協議( (原生或轉換VLAN) |
|
802.1s MSTP 協議多生成樹協議 |
|
802.1d STP 協議標準生成樹協議 |
|
802.1w RSTP快速標準生成樹協議 |
|
環路保護 |
|
靜態鏈路聚合 |
|
LACP鏈路聚合組協議 |
|
工業標準用戶接口對準AGGR/LACP協議 |
|
UNI LAG (LACP) 1:1 激活/待機 |
|
可還原與不可還原LACP協議 |
|
環路釋放LACP 協議 |
|
BPDU保護和角色限制 |
|
錯誤禁用恢復 |
|
IGMPv2偵聽協議 |
|
IGMPv3偵聽協議 |
|
MLDv1偵聽協議 |
|
MLDv2偵聽協議 |
|
IGMP過濾配置文件 |
|
IPMC限制、篩選和離開代理 |
|
MVR |
|
MVR文件 |
|
Voice VLAN |
|
動態主機配置協議(DHCP)偵聽 |
|
地址解析協議(ARP)檢查 |
|
端口鏡像 |
|
流控鏡像 |
|
Rmirror鏡像 |
|
DHCPv6屏蔽 |
|
保護 |
多生成樹協議 |
|
快速和標準生成樹協議 |
|
ERPS環路保護 |
|
G.8031 標準1:1端口保護 |
|
G.8032標準環路ERPS保護 |
|
G.8032 標準環路ERPS保護v2版本 |
|
工業以太網標準20ms自愈保護 |
|
L3 協議及路由 |
DHCP option 82 relay協議 |
|
通用即插即用協議 |
|
基于硬件的IPv4 L3 Static Routing 協議 |
|
RFC2992 (ECMP)基于硬件的靜態路由協議 |
|
RFC 2453 RIPv2動態路由 |
|
RFC 2328 OSPFv2動態路由 |
|
RFC 3101 OSPF NSSA路由選項 |
|
RFC 3137 OSPF 路由廣播協議 |
|
基于硬件的IPv6 L3靜態路由 |
|
RFC 2740/5340 OSPFv3 動態路由 |
|
RFC-1812 L3 檢查 (版本, IHL, 校驗值等) |
|
安全認證授權 |
基于端口的 802.1X |
|
單個802.1X |
|
多個 802.1X |
|
基于MAC地址認證授權 |
|
VLAN分配 |
|
QoS分配 |
|
客戶VLAN |
|
RADIUS 認證和授權 |
|
RADIUS賬戶 |
|
MAC地址限制， |
|
永久MAC學習 |
|
IP / MAC綁定 |
|
IP/ MAC動態到靜態綁定 |
|
TACACS+認證和授權 |
|
TACACS+命令授權 |
|
TACACS+ 賬戶 |
|
Web & CLI 認證 |
|
授權(15個用戶等級) |
|
ACLs過濾/策略/端口拷貝 |
|
IPv4源地址保護 |
|
安全FTP客戶端 |
|
IPv6源地址保護 |
|
操作維護管理及測試 |
802.3ah的變量/請求/響應協議 |
|
802.3ah的進程發現/信息/事件通告、環回協議 |
|
802.3ah致命故障協議 |
|
802.3ah增強型致命故障協議 |
|
802.3ah致命故障SNMP陷阱協議 |
|
CFM的連續性檢查協議 (ETH-CCM) 協議 |
|
CFM的IS-TLV/OS-TLV/PS-TLV/ SID-TLV的協議 |
|
CFM的APS使用 ETH-CCM和ETH-APS協議 |
|
CFM的ERPS使用ETH-CCM和ETH-RAPS協議 |
|
健壯性 |
冷啟動 |
|
溫啟動 |
|
節能 |
ActiPHY |
|
完美到達 |
|
EEE電源管理 |
|
LED電源管理 |
|
熱保護 |
|
管理 |
JSON-RPC協議 |
|
JSON-RPC告知協議 |
|
RFC 2131 DHCP客戶端協議 |
|
RFC 2131 DHCP服務端協議 |
|
DHCP服務的DHCP包封中繼協議 |
|
端口DHCP協議 |
|
RFC 3315 DHCPv6客戶協議 |
|
RFC 3315 DHCPv6中繼代理協議 |
|
RFC 7610 DHCPv6反流氓DHCPv6 服務屏蔽保護協議 |
|
RFC 1035 DNS客戶和中繼 |
|
IPv4/IPv6 Ping協議 |
|
IPv4/IPv6路由跟蹤 |
|
HTTP服務 |
|
CLI調試口 |
|
CLI的Telnet協議 |
|
工業標準的 CLI |
|
工業標準配置 |
|
工業標準調試命令 |
|
端口描述 CLI |
|
管理訪問篩選 |
|
HTTPS協議 |
|
SSHv2協議 |
|
IPv6 管理 |
|
IPv6 就緒徽標PHASE2 (僅主機) |
|
RFC4884 (ICMPv6)協議 |
|
系統syslog信息 |
|
Web軟件加載 |
|
SNMPv1 / v2c / v3代理- |
|
遠程網絡監視RMON (Group 1, 2, 3 & 9) |
|
遠程網絡監視RMON告警和事件(CLI和web) |
|
告警模塊 |
|
IEEE 802.1AB-2005 LLDP鏈路自動發現協議 |
|
TIA 1057 LLDP-MED媒介端點鏈路自動發現協議 |
|
ISDP工業標準發現協議 |
|
sFlow流量管理 |
|
FTP客戶端 |
|
工業標準配置下載和上傳 |
|
環路檢測缺省恢復 |
|
符號寄存器訪問 |
|
夏令時 |
|
SNMP MIBs管理 |
RFC 2674 VLAN MIB |
|
IEEE 802.1Q橋接 MIB 2008 |
|
RFC 2819 RMON (Group 1, 2. 3 & 9) |
|
RFC 1213 MIB II |
|
RFC 1215 TRAPS MIB |
|
RFC 4188 橋接 MIB |
|
RFC 4292 IP轉發表MIB |
|
RFC 4293 IP管理信息基礎協議 |
|
RFC 5519 組播組成員發現MIB |
|
RFC 4668 RADIUS授權客戶 MIB |
|
RFC 4670 RADIUS 賬號MIB |
|
RFC 3635以太網類MIB |
|
RFC 2863 使用SMI v2的接口組MIB |
|
RFC 3636 802.3 MAU MIB |
|
RFC 4133 實體MIB v3 |
|
RFC 4878 鏈路操作維護管理及測試MIB |
|
RFC 3411 SNMP管理框架 |
|
RFC 3414 用于SNMPv3的基于用戶安全模型 |
|
RFC 3415 用于SNMP 的基于視圖的問控制模型 |
|
RFC 2613 SMON 端口復制 |
|
IEEE 802.1 多生成樹協議MIB |
|
IEEE 802.1AB LLDP鏈路狀態自動發現協議MIB |
|
IEEE 802.3ad (STD類LACP MIB) MIB |
|
IEEE 802.1X (STD類 PAE MIB) MIB |
|
TIA 1057 LLDP-MED (STD部分MIB) MIB |
|
私有 MIB框架 |
|
指示燈 |
運行指示燈 |
|
電源指示燈 |
|
鏈路/數據指示燈 |
|
電源電壓 |
220VAC (85-264VAC) |
|
220VDC( 110-300VDC) |
|
12VDC(9-18VDC) |
|
24/28VDC(18-36VDC) |
|
48VDC(36-72V) |
|
交流 AC220V插座 |
|
直流 5芯5.08mm間距插入式端子 |
|
支持過流保護 |
|
支持過壓保護 |
|
支持過載保護 |
|
支持反接保護 |
|
支持冗余保護 |
|
支持熱保護 |
|
支持三級防雷保護 |
|
功率 |
最大100W |
|
工作溫度 |
-40~85℃(工業型)/-30~70℃(通用型)， |
|
工作濕度 |
0-90%無冷凝 |
|
封裝形式 |
通用型/工業型 |
|
通用型尺寸 |
標準19英寸1U機架式/用戶指定 |
|
工業型尺寸 |
標準19英寸1U機架式/用戶指定 |

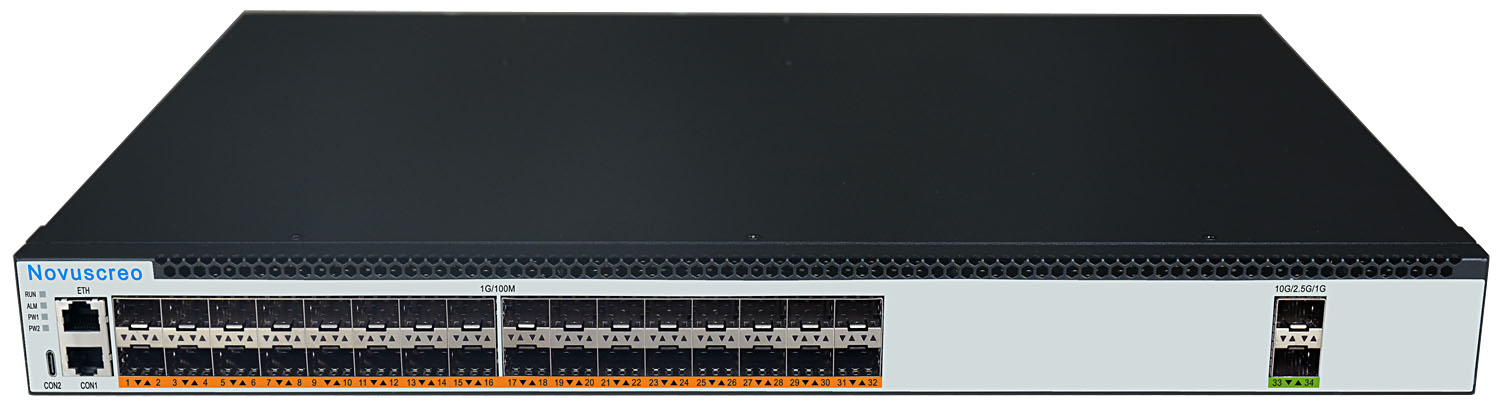

2 x SFP+(10G/2.5G/1G)光 + 32 x SFP(1G/100M)光，通用型

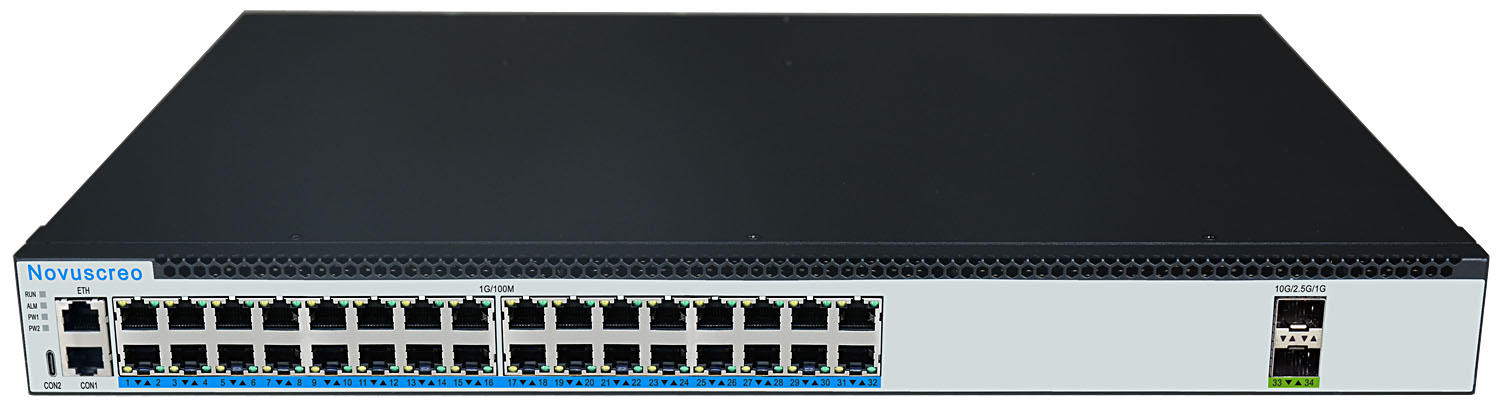

2 x SFP+(10G/2.5G/1G)光 + 32 x RJ45(1G/100M)電，通用型

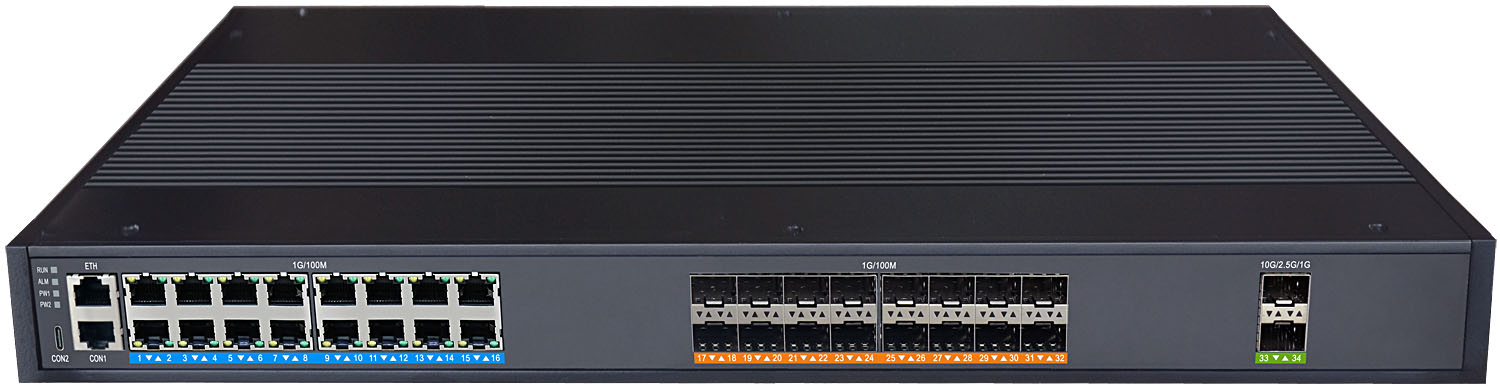

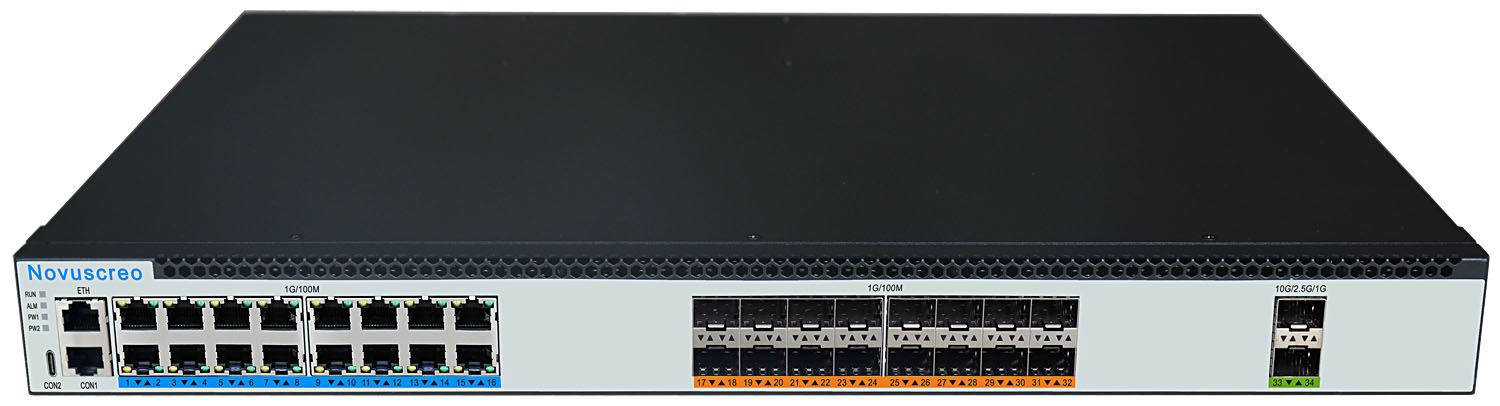

2 x SFP+(10G/2.5G/1G)光 + 16 x SFP(1G/100M)光 + 16 x RJ45(1G/100M)電，通用型

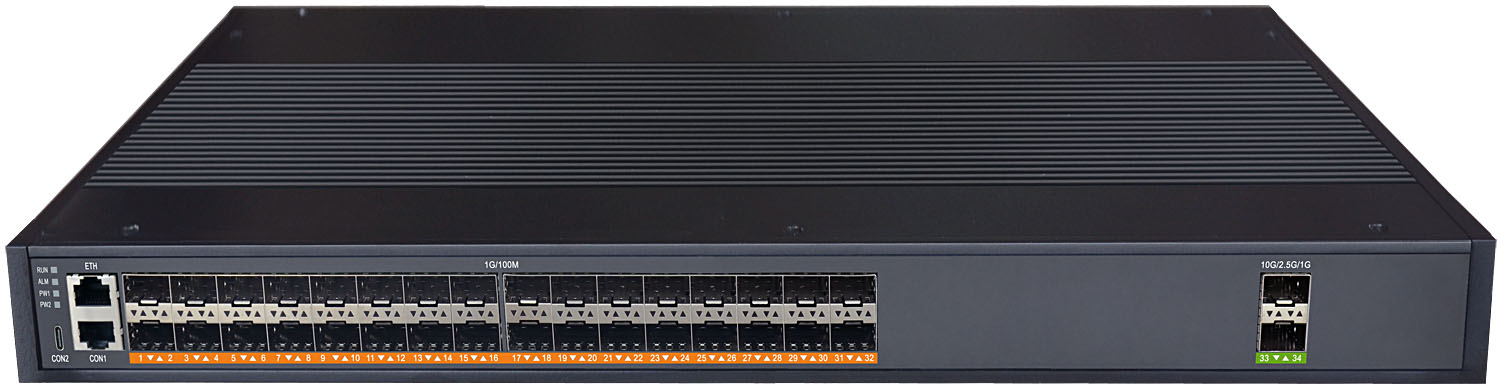

2 x SFP+(10G/2.5G/1G)光 + 32 x SFP(1G/100M)光，工業型

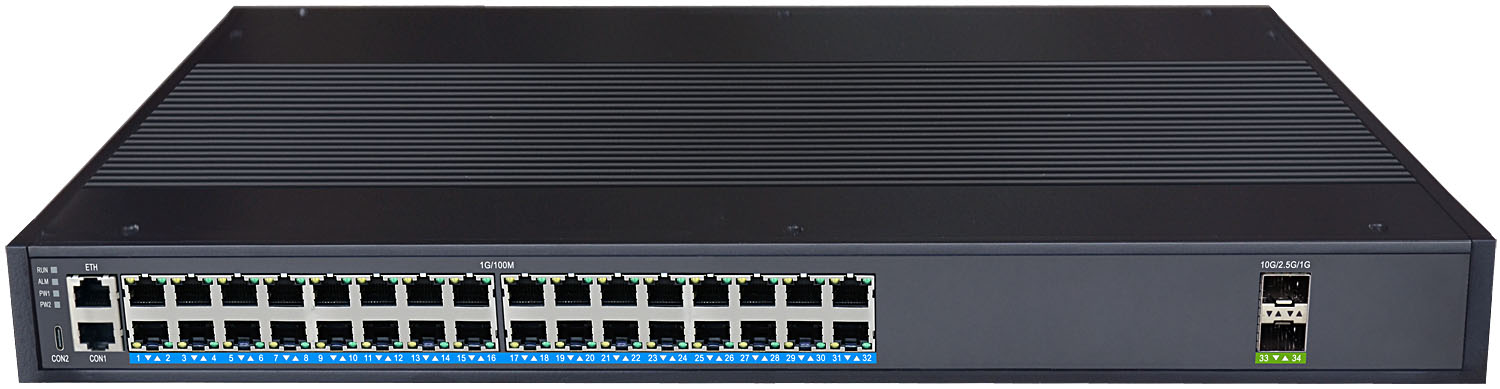

2 x SFP+(10G/2.5G/1G)光 + 32 x RJ45(1G/100M)電，工業型
2 x SFP+(10G/2.5G/1G)光 + 16 x SFP(1G/100M)光 + 16 x RJ45(1G/100M)電，工業型
通用型接入匯聚交換機電源端
工業型接入匯聚交換機電源端
2口萬兆32口千兆百兆機框式接入匯聚交換機
江蘇新創三層/二以太網交換機訂貨型號命名標準：
FSL3232X_L3/L2_Y
FSL3232A： 2口萬兆SFP+/32口千兆SFP以太網交換機,通用型
FSL3232AI：2口萬兆SFP+/32口千兆SFP以太網交換機,工業型
FSL3232B： 2口萬兆SFP+/32口千兆RJ45以太網交換機, 通用型
FSL3232BI：2口萬兆SFP+/32口千兆RJ45以太網交換機,工業型
FSL3232C： 2口萬兆SFP+/16口千兆SFP/16口千兆RJ45以太網交換機, 通用型
FSL3232CI：2口萬兆SFP+/16口千兆SFP/16口千兆RJ45以太網交換機,工業型
L3：三層交換機
L2：二層交換機
Y：電源輸入接插件
A：交流插座
T：工業端子
X：用戶定制
2口萬兆8口千兆百兆接入匯聚交換機
2口萬兆32口千兆百兆接入匯聚交換機
