中繼隔離器單元
Lonworks隔離器(中繼器)是江蘇新創自主研發創新,專門為塔座主控制器機柜、機艙控制站機柜、變槳距系統、變流器系統、大功率變流器通訊 偏航系統、發電機系統、液壓系統、增速齒輪箱系統、氣象系統、現場觸摸屏站、升壓站、開關柜、風機控制、保護和測控柜、繼電和配電保護裝置、各種傳感器和檢測系統、編碼器、變頻器、伺服器、執行器設備輸出的Lonworks信號進行調理如隔離放大、濾波和降…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

Lonworks隔離器(中繼器)典型產品

工業型
  型號 Lonworks-I-P-2K5/5K-DC31-A/B/R-I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 配置說明: Lonworks隔離器(中繼器) ,大隔離電壓2500/5000Vrms,內置5/10KA浪涌保護器,獨立/總線供電(DC18~36V),螺釘連接,22.5mm特薄封裝,獨立型,工業型
供電輸入 獨立/總線供電(DC18~36V)
電源隔離輸出 24VDC

  Lonworks隔離器(中繼器)是江蘇新創自主研發創新,專門為塔座主控制器機柜、機艙控制站機柜、變槳距系統、變流器系統、大功率變流器通訊 偏航系統、發電機系統、液壓系統、增速齒輪箱系統、氣象系統、現場觸摸屏站、升壓站、開關柜、風機控制、保護和測控柜、繼電和配電保護裝置、各種傳感器和檢測系統、編碼器、變頻器、伺服器、執行器設備輸出的Lonworks信號進行調理如隔離放大、濾波和降噪、中繼延長和電源隔離輸出而設計。透明符合和兼容EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006總線標準,采用底層轉換技術和無延遲自動雙向切換技術,透明支持任意EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006標準的LonTalk上層協議,支持大300~1.25Mbps(Lonworks)、78K/1.25Mbps(雙絞線)、電力線速率(5/10Kbps)的總線工作速率。內置電纜自動均衡器和時鐘重定時功能,因此大大降低及保證了輸出波形失真和數字信號抖動的要求,提高了輸入輸出信號質量,單段電纜總線長度可達125~1200/2200/米,大節點數127個。支持輸入、輸出及電源三端隔離,采用的高速數字隔離技術,其傳輸速度和熱穩定性遠高于普通的光電隔離器;內置15KV靜電保護器,可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置,支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊;第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
  Lonworks隔離器(中繼器)可根據用戶的應用場合和需求不同而特殊設計,產品為獨立模塊DIN35mm導軌固定型。采用工業自動控制標準IP20阻燃尼龍模塊封裝設計,可以很方便的進行密集安裝,占用空間小。

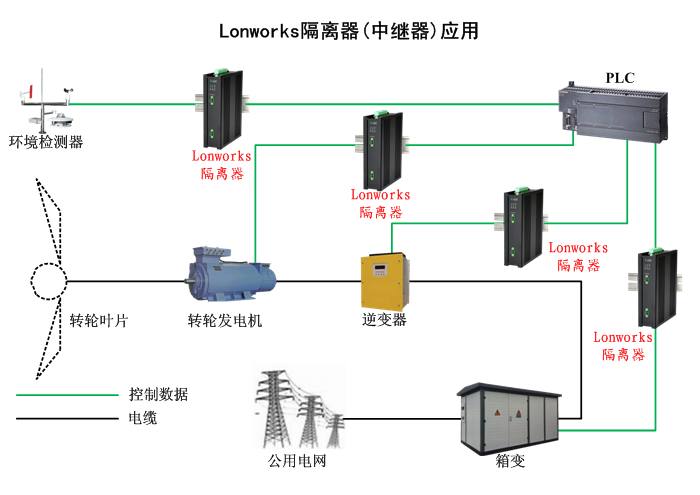

  Lonworks隔離器(中繼器)已經廣泛應用在風力發電站現場和控制中心的塔座主控制器機柜、機艙控制站機柜、變槳距系統、變流器系統、大功率變流器通訊 偏航系統、發電機系統、液壓系統、增速齒輪箱系統、氣象系統、現場觸摸屏站、升壓站、開關柜、風機控制、保護和測控柜、繼電和配電保護裝置、各種傳感器和檢測系統、視頻監控云臺及報警控制、消防系統、以及各種現場遙控、遙測、遙信自動控制和監測裝置中。


◆ 支持Lonworks信號隔離、放大、濾波、中繼延長和電源隔離輸出。
◆ 兼容和符合EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006總線標準。
◆ 支持大300~1.25Mbps(Lonworks)、78K/1.25Mbps(雙絞線)、電力線速率(5/10Kbps)速率。
◆ 支持單段電纜大通信距離125~1200/2200/米。
◆ 支持大設備數127個。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 無延遲、自動雙向切換。
◆ 支持底層接口轉換技術。
◆ Lonworks通信距離延長一倍。
◆ 支持信號輸入、輸出及電源三端隔離和強大的抗干擾功能。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8Kv接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 61010-1隔離標準。
◆ 高達2500VAC 1min隔離。
◆ 符合GB/T 18268(IEC61326-1)電磁兼容標準
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 高10KA(8/20us)的通流量。
◆ 支持獨立供電、總線供電方式。
◆ 采用工業標準端子、螺釘連接或彈簧連接
◆ 支持輸入、輸出電源反向過流過壓自動保護。
◆ 采用標準IP20阻燃尼龍模塊化封裝設計。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ 獨立模塊DIN35mm導軌固定型。


◆Lonworks
接口數量 1路輸入/隔離輸出
物理接口 工業端子/可定制
接口標準和協議 EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006總線標準。
大速率 300~1.25Mbps(Lonworks)、78K/1.25Mbps(雙絞線)、電力線速率(5/10Kbps)
單段電纜大通信距離 125~1200/2200/米
大設備數 127個
靜電保護
ESD靜電保護 符合人體靜電ESD ±15KV保護標準
氣隙放電標準 符合IEC 61000-4-2 ±15KV 氣隙放電標準
接觸放電標準 符合IEC 61000-4-2 ±8kV 接觸放電標準
電氣隔離
隔離標準 符合IEC 61010-1
隔離方式 輸入、輸出和電源三端隔離
絕緣強度 大于2500VAC 1min(輸入、輸出和電源之間)
絕緣電阻 大于100MΩ 500VDC(輸入、輸出和電源之間)
電磁兼容
電磁兼容標準 GB/T 18268(IEC61326-1)
防雷和浪涌保護
電氣間隙和爬電距離標準 符合IEC 60664-1和VDE 0110-1
標稱通流量 5KA
大通流量Imax 10KA
電源輸入/供電方式
供電電壓 18~36VDC
輸入方式 獨立/總線/冗余供電
配電電壓輸出 24VDC可選
工作環境
工作溫度 -40℃~+70℃
存儲溫度 -40℃~+85℃
濕度 0~95%不結凝
防護等級 IP20
外形尺寸( mm )
DM2(模塊導軌式) 102.5 X 93.1 X 12.5 (長X 高X 寬)
DC31(模塊導軌式) 114.5 X 99 X 22.5 (長X 高X 寬)
接線連接方式 螺釘
安裝方式 導軌式
材料類型 PA-66/金屬鋁型材

江蘇新創Lonworks隔離器(中繼器)訂貨型號命名標準:

Lonworks-I-P-2K5/5K-A/B/R-DM2/DB2/DC31

Lonworks-I-P:表示Lonworks隔離器(中繼器);

I:表示內置數字隔離器;
P:表示內置5KA/10KA浪涌保護器;

2K5/5K:表示大隔離電壓2500/5000Vrms;

A/B/R:表示供電方式;

A: 表示獨立供電型;
B: 表示總線供電型;
R: 表示冗余供電型;

DM2/DC31:表示機箱結構尺寸類型;
DM2:表示特薄模塊導軌式;
DC31:表示DC31導軌模塊;

I:表示工業級;
