以太網控制數據中心接入?yún)R聚卡是江蘇新創自主研發創新，專門為太陽能光伏電站匯流箱、逆變器、直流配電柜、交流配電柜、氣象監測儀、環境檢測儀、房式或箱式變升壓系統、數據采集器、電度表、電量計量儀、風機控制、保護和測控柜、繼電和配電保護裝置、各種傳感器和檢測系統、編碼器、變頻器、伺服器、執行器設備輸出的RS-485/232/422/CAN/Profibus/Lonworks/IO開關量控制數據IP流通過單模、多模光纖或電纜接入?yún)R聚到通信、控制、監控中心進協議解包、通信調度、數據采集而設計。
　　以太網控制數據中心接入?yún)R聚卡采用以太網接入、匯聚和核心交換路由管理技術，采用多層以太網核心交換技術，單塊中心業務接入卡大可支持高達64路IP控制數據協議封裝或解包輸出，單個平臺機架大能夠同時將576路 IP控制數據接入?yún)R聚。提供單板120G總?cè)萘扛哌_(dá)1.3T的背板交換能力。單板支持大4/6/16/24個百兆/千兆以太網SFP光電接口，4個萬兆SFP+/千兆SFP光電口，單臺機架可支持高達216個千兆SFP光電接口和36個萬兆SFP+光電接口便于其他以太網業務接入和交換，支持高達768個端口的單IP地址堆疊管理能力。中心接入?yún)R聚卡的光電接口與前端控制數據接入單元可構成多個網格型、環網及多環相切形、T形、總線、星型匯聚等自愈備份或冗余備份光纖等各種復雜的高可靠傳輸網絡。采用高速實時工業以太網保護及交換協議，支持工業以太網1+1端口保護、1：1端口保護、1：N端口保護，支持30ms的快速自愈環網及冗余保護恢復時間。多個平臺機架夠堆疊。任意光電口都可組合支持TRUNK及聚合功能，提供通信容量。背板交換及可熱插拔環路堆疊自動旁路功能，使得接入?yún)R聚卡熱插拔不會中斷整個平臺或系統通信。多個接入平臺可通過光纖連成帶寬高達20G/40G的點對點冗余備份、點對多點星型、自愈環網、多點對多點網格型、T型、總線型等各種網絡拓?fù)洌瑯?gòu)建和延伸高可靠、大地理范圍、分布式扁平化和網格化的IP視頻監控及通信網絡。
　　以太網控制數據中心接入?yún)R聚卡將各種串口設備計算機、工控機、PLC、POS機、中控系統、數據采集或控制設備、計量計費系統、傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、RFID讀寫終端、模數轉換設備、探測器、煙感探頭、LED燈光控制、遙控遙測遙信自動化裝置、儀器儀表及測量計量設備、IO控制終端、打印機、云臺、雨刷、加熱器、控制報警器、紅外補光和控制鍵盤設備輸出的RS-485/232/422/CAN/Profibus/Lonworks/IO開關量控制數據協議轉換并通過以太網交換機、路由器、PON網絡、光纖收發器等等設備構成的局域網、寬帶、廣域網、VPN專網在本地或大地理范圍互聯互通。內部集成了TCP/IP協議棧，能夠輕松將RS-485/232/422/CAN/Profibus/Lonworks/IO開關量控制數據TCP/IP或UDP協議轉換或解包輸出，支持包封數據流傳輸?shù)膯尾ァ⒔M播和廣播功能。高精度網絡時鐘校正和同步傳輸技術，保證了RS-485/232/422/CAN/Profibus/Lonworks/IO開關量控制數據傳輸?shù)膶?shí)時性、可靠性、等時性，具有極低的網絡延遲。私有以太網封包及分組技術，保證私密性和安全性。
　　以太網控制數據中心接入?yún)R聚卡以太網接口可以輕松地將監控現場的攝像機或任何視頻源輸出的IP高標清網絡視頻流，通過光纖接入中心核心接入業務卡。透明支持D1/720P/1080P等任意速率碼流，單個視頻碼流可達大512K～20Mbps，支持雙碼流，支持H.264/H.265等各種壓縮編碼方式，透明支持ONVIF、大華PSS、雄邁NETIP、RTSP、GB28181 協議，可接入任意的主流視頻存儲管理平臺或各種IP存儲服務器。
　　以太網控制數據中心接入?yún)R聚卡提多路單元RS-485控制數據協議轉換和網絡傳輸，接口透明符合和兼容EIA/TIA-485-A總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～1/5/12/50Mbps的總線工作速率。內置電纜自動均衡器和時鐘重定時功能，因此大大降低及保證了輸出波形失真和數字信號抖動的要求，提高了輸入輸出信號質量，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　以太網控制數據中心接入?yún)R聚卡可提多路單元RS-232控制數據協議轉換和網絡傳輸，接口透明符合和兼容EIA/TIA-232，CCITV.28總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-232上層協議，支持大DC～230K/460K/1M/5M/12Mbps(TTL)的總線工作速率。
　　以太網控制數據中心接入?yún)R聚卡可提多路單元RS-422控制數據協議轉換和網絡傳輸，接口透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-422上層協議，支持大DC～1/5/12/50Mbps的總線工作速率。
　　以太網控制數據中心接入?yún)R聚卡可提多路單元Profibus控制數據協議轉換和網絡傳輸，接口透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率。
　　以太網控制數據中心接入?yún)R聚卡可提多路單元CAN控制數據協議轉換和網絡傳輸，接口透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2標準、ISO 11898-4 TTCAN標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率。
　　以太網控制數據中心接入?yún)R聚卡可提多路單元Lonworks控制數據協議轉換和網絡傳輸，接口透明符合和兼容EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意EIA709.1-A-1999、ANSI/CEA-709.1/2、EN 14908、IEEE1473-1999 L、GB/Z20177.1-2006、GB/T20299.4-2006標準的LonTalk上層協議，支持大300～1.25Mbps(Lonworks)、78K/1.25Mbps(雙絞線)、電力線速率(5/10Kbps)的總線工作速率。
　　以太網控制數據中心接入?yún)R聚卡提供可選的有源無源I/O、繼電器控制觸點、按鈕等的輸入、輸出開關量信號接口協議轉換和網絡傳輸，使得遠端控制、開關設備、報警傳輸連接十分簡單和方便。IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號；IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出，常開常閉可選。
　　以太網控制數據中心接入?yún)R聚卡支持10/100M或10/100/1000M自適應以太網雙絞線電纜端口，具有線纜自動交叉功能。強大的端口管理和控制能力，支持端口速度，雙工模式和流量控制管理?？蛇x的高達10KByte的Jumbo Frame超長幀管理，接口幀緩沖空間高達500Kbyte?？蓪?shí)時監測和動態管理端口狀態、鏈路監視及端口統計（MIB計數器）等等。支持端口VeriPHY線性診斷和網絡連接狀態和數據收發狀態指示。支持全雙工或半雙工工作方式及全雙工暫停幀流控或半雙工背壓流控管理和設置；支持端口Trunk及聚合功能，能與與任何接入?yún)R聚交換機或核心路由交換機互聯互通。
　　以太網控制數據中心接入?yún)R聚卡內置L2層核心以太網交換功能，二層交換支持IEEE802.1D橋接技術，支持大32K MAC地址自學習及老化，支持靜態MAC地址管理。支持靜態端口隔離及流量鏡像，支持DNS代理，支持ARP 檢測。支持IEEE802.3ad標準靜態及LACP鏈路聚合，支持Cisco標準協單向鏈路檢測（UDLD）和IEEE802.1AB-2005標準 鏈路層發現協議LLDP。BPDU保護和限制及透明轉發和限制。錯誤禁止發現功能，支持IEEE 802.1Q VLAN管理和設置，大可達4K個VLAN子網。支持靜態私有VLAN，支持基于MAC地址的VLAN、基于協議的VLAN和基于IP子網的VLAN管理與設置。支持IEEE802.3ad LACP和802.1Q VLAN tagging 標記管理技術。支持IEEE802.1P/Q GARP VLAN注冊（GVRP）和支持IEEE802.1ad標準 VLAN Q-G/In-Q ，支持MRV協議（Multicast VLAN Registration）。支持IGMP v2/v3 snooping協議及支持2層IGMP，大支持32K組播組，支持單播，組播，廣播及未知數據包的風暴控制。
　　以太網控制數據中心接入?yún)R聚卡內置L3層核心路由管理技術，支持DHCP option 82 中繼轉發，支持IPv4 單播靜態路由及硬件加速及IPv6單播靜態路由及硬件加速等等路由交換和管理功能，支持Universal Plug and Play(UPnP)協議等各種三層交換和路由管理協議。
　　以太網控制數據中心接入?yún)R聚卡內置支持強大的工業以太網環路保護功能，支持IEEE802.1Q-2005標準MSTP，RSTP，STP等各種生成樹協議。支持工業以太網1+1端口保護、1：1端口保護、1：N端口保護，支持工業以太網G.8032口保護服務功能，支持G.8032 V1/V2/V3環路保護功能，，因此能夠支持各種建環網及多環相切形、T形、網格型等各種復雜的高可靠冗余網絡，30ms的自愈環路保護恢復時間尤其適合在高可靠的工業自動化及實時快速網絡和工業實時監控通信網絡中。
　　以太網控制數據中心接入?yún)R聚卡具有QoS服務和管理能力，支持802.1p 隊列調度，支持輸入優先級映射和QoS控制列表（QCL模式），支持隨機早期丟棄（WRED），支持特征標簽和基于策略的帶寬控制，支持802.3x流量控制及基于策略的優先級，支持802.1p 分類服務（SPQ,WFQ/WFQ 結合功能），支持區分服務（DSCP）和基于策略的QoS服務。
　　以太網控制數據中心接入?yún)R聚卡支持具有強大的安全端口及以太網交換管理功能，支持端口安全管理，支持MAC地址授權、MAC地址限制和2層MAC地址過濾功能，支持靜態MAC地址轉發，支持2層IP源保護和BPDU保護。支持SSH v2、SSL和支持DHCP snooping功能。支持ARP侵入檢測，支持IP MAC動態及靜態綁定。具有管理員分級管理和口令保護，支持WEB及CLI授權及高達15級的授權等級。
　　以太網控制數據中心接入?yún)R聚卡可提供強大的以太網端口供電功能，實現電源與10/100/1000M以太網信號遠距離疊加或分離并傳輸?shù)礁鬟h(yuǎn)端現場給網絡設備供電，用戶無需申請電力線路接入及許可，因此降低了現場供電的難度，節省了電力線路架設施工及額外開通成本；同時電源與網絡信號傳輸共用同一線纜，因此省去了電源線纜布線成本，并很容易利用現有線路對設備進行POE饋電升級。通過控制中心對遠端網絡設備進行統一集中供電，輕松控制現場設備的電源饋入或斷路，使得現場網絡設備的供電管理，控制能力和安全性都得到了進一步加強和提高。強大的POE網管在線可視化管理功能，全自動智能在線檢測和控制POE負載電流斷路、短路，過載電壓，規劃和限制大輸出功率和監控實時功率，并提供報警功能，自動POE負載過流斷開和正?；謴?fù)功能。以太網POE端口能夠自動和負載通信和握手，自動實現電流輸出分級自動管理，無需人機介入。POE供電支持IEEE 802.3 POE AF（13瓦）、IEEE 802.3 POE+ AT（125瓦）AT（25W）及POE++高功率90W的供電輸出功率。
　　以太網控制數據中心接入?yún)R聚卡支持以太網光纖接口，兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太網光纖接口。能和任何交換機、路由器等光纖接口相互通信。接入單元的光纖接口非常靈活，不但支持單模或多模或塑料光纖，同時支持單纖或雙纖接入互連，光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP/SFP+可插拔光模塊，支持DDM光模塊動態在線診斷功能，支持工業/高可靠/防水等各種高可靠光纖連接器；支持各種不同的距離，多模0～2公里；單模0～120公里，塑料光纖0～200米。
　　以太網控制數據中心接入?yún)R聚卡具有強大的在線實時帶內和帶外遠程網管管理和設置能力，支持Telnet、WEB、CLI、 telnet方式 ，SNMP通用網管、高清網絡專用網管軟件，支持SNMP v1/v2/v3 代理，支持RMON（1,2,3,9）組協議和遠程監控報警和事件（CLI、Web）管理。支持堆疊IP地址管理，支持DHCP客戶端、支持DHCP服務器和VLAN標記管理。支持DNS客戶端、代理及支持HTTP服務和HTTPS管理。支持SSHv2和RFC 4884 (ICMPv6)，支持系統日志管理 。支持以太網端口、POE供電端口及SFP/SFP+光模塊在線DDM管理，實時監測光口發射及接收功率和光纖鏈路狀態。強大的SNMP MIB庫管理能力，支持RFC 1213 MIB II和RFC 1215定義的公約使用SNMP協議。支持RFC 2613 SMON MIB的VLAN統計和端口復制，支持RFC 2674 VLAN MIB和RMON（1,2,3,9）組。支持RFC 2863使用SMI v2接口組MIB，支持RFC 3411 SNMP管理框架、RFC 3621 LLDP-MED Power、RFC 3635 Ethernet-like MIB及RFC 3636 802.3中級單元 (MAUs) MIB。支持RFC 4133 Entity MIB v3、RFC 4188 Bridge MIB和RFC 4292 IP轉發表MIB。支持RFC 4293 管理信息基礎網際協議(IP)和RFC 4668身份驗證MIB。支持RFC 4670 統計 MIB。支持RFC 5519 多播組成員發現 MIB和IEEE 802.1 MSTP MIB多生成樹的管理。支持IEEE 802.1AB LLDP MIB 、IEEE 802.1X MIB 及IEEE 802.1Q Bridge MIB 2008。支持IEEE 802.3ad MIB 、Phase 1 Private MIB和TIA 1057 LLDP MED等等。具有強大各種SNMP管理標準和通信協議，因此可接入任何標準的第三方SNMP標準網管軟件，自動發現核心、匯聚、環路、接入層設備、以及設備之間的鏈路關系，自動掃描發現全網設備、識別型號和設備網口圖，自動掃描工業環網、識別備用鏈路和堵塞點 ，自動匹配設備面板圖、可基于圖形化面板方式管理設備。能夠自動管理設備的端口、帶寬、吞吐量、流量、丟包率、運行狀況，圖形化監視網絡鏈路的故障、流量、網絡數據，管理設備MAC、接口、端口表、VLAN、QOS、轉發表、ARP、廣播數據、IP地址、POE設備供電狀態及控制、SFP/SFP+光模塊光功率測量控制及光纖鏈路衰減實時檢測等等。
　　以太網控制數據中心接入?yún)R聚卡可根據用戶的應用場合和需求不同而特殊設計，產品可分為通用型、工業型等封裝類型和可靠性級別，也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。

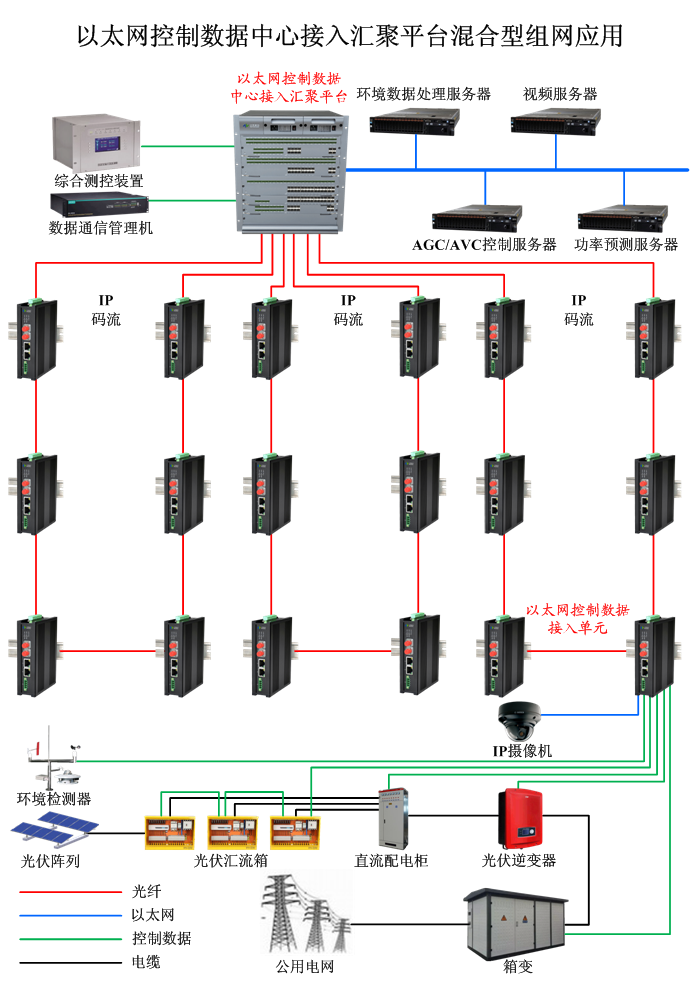

　　以太網控制數據中心接入?yún)R聚卡已經廣泛應用在光伏太陽能發電站現場和控制中心的匯流箱、直流配電柜、逆變器、交流配電柜、箱式和房式變壓系統、電能計量系統、環境和氣候監測儀、數據采集器、通信控制機、視頻監控云臺及報警控制、消防系統、風機系統、各種保護和開關裝置、RTU及配電裝置、以及各種現場遙控、遙測、遙信自動控制和監測裝置中。
