YPbPr
YPbPr有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC/光纖導線或模塊化開放式光纖接口遠距離互聯設計,將攝像機、工業照相機或任何視頻源輸出的YPbPr信號長距離傳輸?shù)竭h方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清視頻信號,色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率,…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

YPbPr有源光纜AOC/光纖導線典型產品

型號 AOCTR-YPbPra1-S/M/P-DX-R-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

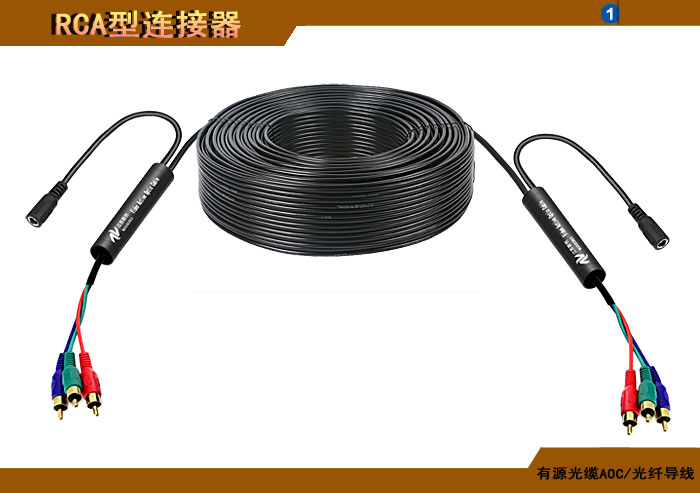

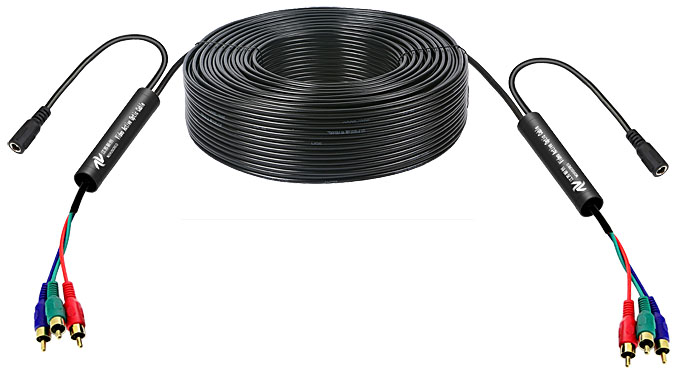

配置 YPbPr有源光纜AOC/光纖導線,單模/多模/塑料光纖,RCA型連接器,0~40公里,商業/工業級
                   型號 AOCTR-YPbPra1-S/M/P-DX-P-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 YPbPr有源光纜AOC/光纖導線,單模/多模/塑料光纖,SFP型連接器,0~40公里,商業/工業級
型號 AOCTR-YPbPra1-S/M/P-DX-MX-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 YPbPr有源光纜AOC/光纖導線,單模/多模/塑料光纖,M型工業連接器,0~40公里,商業/工業級
型號 AOCTR-YPbPra1-S/M/P-DX-D-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 YPbPr有源光纜AOC/光纖導線,單模/多模/塑料光纖,D型連接器,0~40公里,商業/工業級

  YPbPr有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC/光纖導線或模塊化開放式光纖接口遠距離互聯設計,將攝像機、工業照相機或任何視頻源輸出的YPbPr信號長距離傳輸?shù)竭h方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清視頻信號,色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率,RGB分量高清最高可支持UXGA 1600x1200@60Hz或 WUXGA 1920x1080@60Hz,最大帶寬500MHz。內置特強的動態圖像處理技術,使得畫面清晰穩定。經過專業的視音頻測試儀嚴格測試,可隨機提供詳細測試指標。由于采用光纖設計,因此用戶設備的YPbPr信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。由于采用光纖設計,因此用戶設備的YPbPr信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
  YPbPr有源光纜AOC/光纖導線 電接口采用多種連接器,便于在各種場合使用。通用Q9/RCA連接器型封裝,可直接與設備的連接器直接相連。標準的D型或矩形連接器插頭,直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;SFP可插拔接口便于用戶簡化設計和維修,通過統一標準的SFP可插拔接口,有源光纜的電口可直接插入用戶設備完成光電轉換,并且出現故障時用戶可隨意拔出有源光纜進行替換;標準的M系列工業連接器插頭,直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;防水連接器型封裝,防水型用于野外、水下等高濕度環境中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換。
  YPbPr有源光纜AOC/光纖導線通過集成的有源光纜AOC/光纖導線設計,可以直接替代電纜連接,光纜距離可由用戶指定;光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口,便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多模或塑料光纖,通信距離多模最大0~8公里;單模0~140公里,塑料光纖0~100米;發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
  YPbPr有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  YPbPr有源光纜AOC/光纖導線支持5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)直流電源輸入設計,也可通過有源光纜中電纜混合的方式遠距離供電。
  YPbPr有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。

◆ 支持點對點連接方式。
◆ 支持YPbPr/RGB高清視頻。
◆ 兼容支持任意隔行或逐行HDTV YPbPr色差視頻或VESA RGB分量視頻。
◆ 自動識別和配置各種顯示模式。
◆ 支持HDTV 1080p/1080i 1920x1080@60Hz分辨率高清YPbPr色差高清視頻信號。
◆ 支持UXGA 1600x1200或 WUXGA 1920x1080@60Hz分辨率RGB分量高清視頻信號。
◆ 支持最大500MHz模擬帶寬。
◆ 動態圖像處理技術,畫面清晰穩定。
◆ 電接口支持RCA型接器。
◆ 電接口支持Q9型接器。
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。
◆ 電接口支持M系列工業連接器。
◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模8公里、單模140公里和塑料光纖200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ 5/12/24/48VDC直流電源輸入,支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級別。


◆ YPbPr
接口數量 1路
接口標準 HDTV YPbPr色差或VESA RGB分量高清視頻
輸入/輸出視頻顯示分辨率 (包括最大分辨率下的所有顯示模式) HDTV YPbPr色差: 1080P    1920x1080@60Hz
VESA RGB分量:     UXGA     1600x1200@60Hz
                                    WUXGA  1920x1080@60Hz
輸入/輸出視頻模擬帶寬 500MHz(3dB)
輸入/輸出視頻掃描制式 隔行或逐行
輸入/輸出視頻電平 0.7Vp-p,典型 ,最大1.5Vp-p
輸入/輸出視頻阻抗 75Ω
返回損耗 <-40dB @ 5MHz
◆有源光纜/光纖接口
物理接口 有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料: 0~50/100/200米
最大光功率動態范圍 15/20/25/32dB
電源輸入/供電方式
5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)接線端子輸入或混合電纜遠距離供電
電接口封裝形式
RCA連接器型
Q9連接器型
D型或矩形連接器型
SFP可插拔連接器型
M系列工業連接器型
防水連接器型
工作環境 商業級 工業級
工作溫度 -20℃~+65℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸(僅供參考)
YPbPr(RCA連接器型) 根據實際接插件確定尺寸
YPbPr(Q9連接器型) 根據實際接插件確定尺寸
YPbPr(D矩形連接器型) 根據實際接插件確定尺寸
YPbPr(SFP可插拔連接器型) 根據實際接插件確定尺寸
YPbPr(M工業連接器型) 根據實際接插件確定尺寸
YPbPr(防水連接器型) 根據實際接插件確定尺寸







江蘇新創YPbPr有源光纜AOC/光纖導線訂貨型號命名標準:

AOCTR-YPbPra1-S/M/P-DX-R/Q/D/P/MX/W/M-C/I/M

AOCTR-YPbPra1-S/M/PX-15/20/25/32-F/T/S/L/E/W/M-C/P-P/A/U-R/Q/D/P/MX/W/M-C/I/M


AOCTR:有源光纜/光纖接口收發模塊;
AOCT:表示有源光纜/光纖接口發射光纖模塊;
AOCR:表示有源光纜/光纖接口接收光纖模塊;

YPbPra1: YPbPr方向及路數;
YPbPr:表示YPbPr;
a:表示正向;
1:表示路數,1路;

S/M/P:表示有源光纜內封裝的光纖種類;

DX:有源光纜定制距離,X為距離,單位米;


S/M/PX:表示光纖接口支持的光纖種類及數量;
S:單模; M:多模; P:塑料光纖;
X:表示多纖,最大8纖;

15/20/25/32:表示允許的光鏈路最大損耗;
15:表示15dB; 20:表示20dB; 25:表示25dB; 32:表示32dB;

F/T/S/L/E/W/M:表示光接口類型;
F:表示FC接口; T:表示ST接口; S:表示SC接口; L:表示LC接口; E:表示E2000接口;
W:表示防水型接口;

C/P:表示光纖出纖形式;
C:光纖插座非尾纖 P:表示尾纖型;

P/A/U:表示光纖端面類型;
P:表示PC接口; A:表示APC接口; U:表示UPC接口;

R/Q/D/P/MX/W/M:表示電接口連接方式;
R:RCA連接器型封裝;
Q:Q9連接器型封裝;
D:D矩形連接器型封裝;
P:SFP可插拔連接器型封裝;

MX:M系列工業連接器型封裝;
W:防水連接器型封裝;

C/I/M:表示模塊可靠性級別;
C:商業級; I:工業級;
