DVB-ASI光模塊
DVB-ASI光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將數字廣播設備、數字編解碼設備、攝像機、工業照相機或任何視頻源輸出的DVB-ASI信號通過光纖長距離傳輸到遠方視頻流編輯設備、數字視頻影像處理器、有線電視廣播流媒體終端、圖像分析處理、采集記錄、監控監視或播出中心。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

DVB-ASI光纖收發模塊典型產品

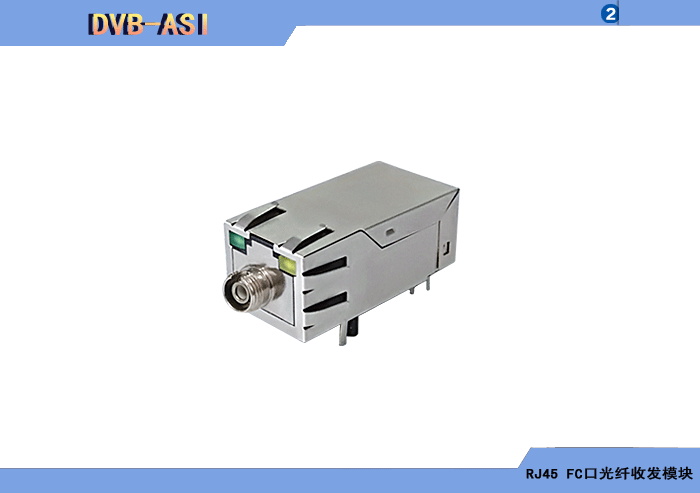

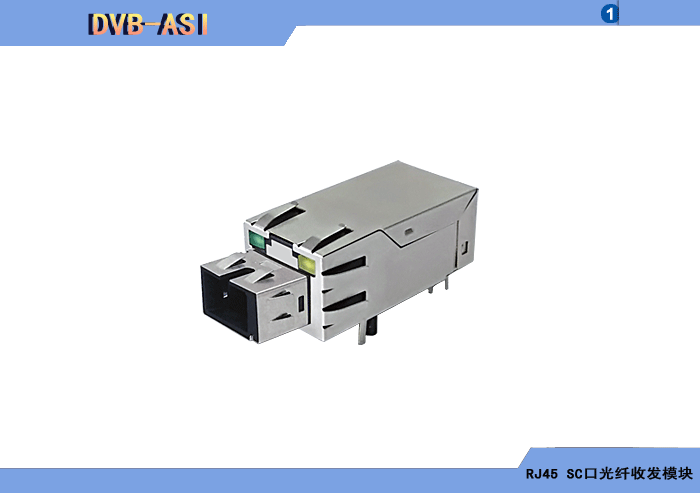

DVB-ASI RJ45型SC接口 DVB-ASI RJ45型FC接口 DVB-ASI RJ45型ST接口

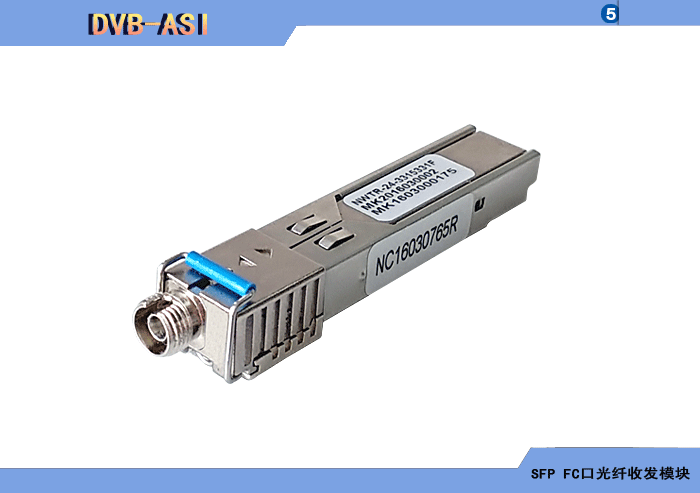

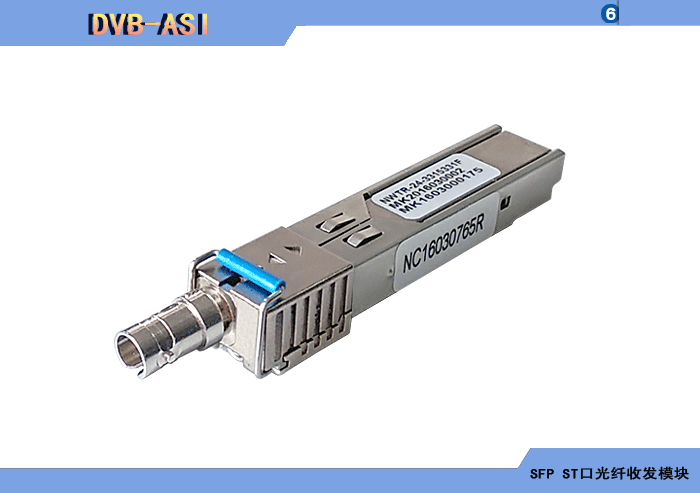

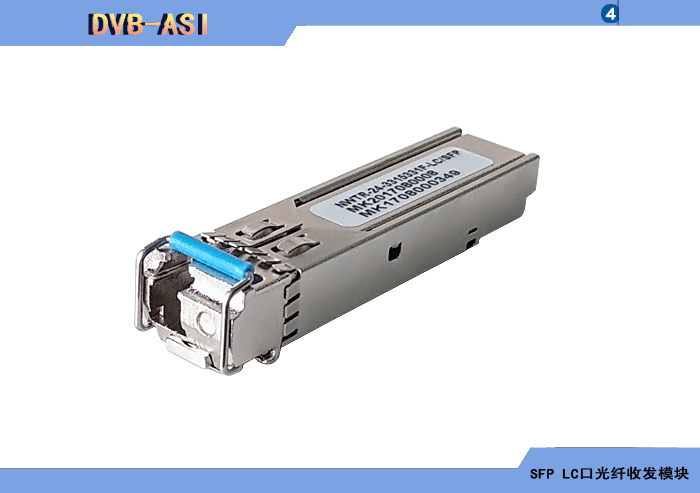

DVB-ASI SFP型LC接口 DVB-ASI SFP型FC接口 DVB-ASI SFP型ST接口

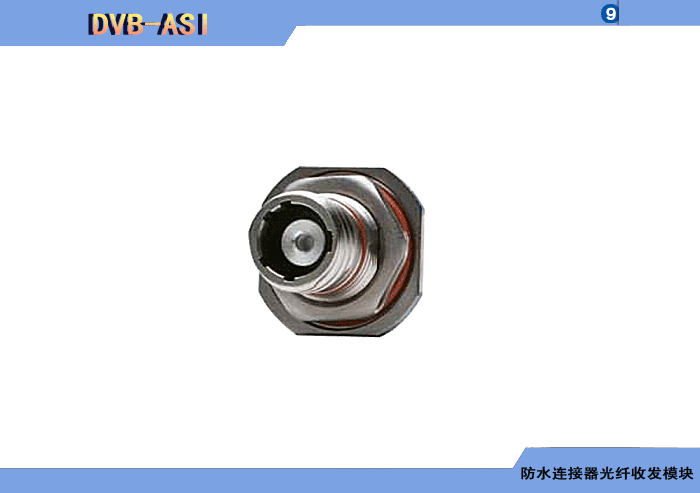

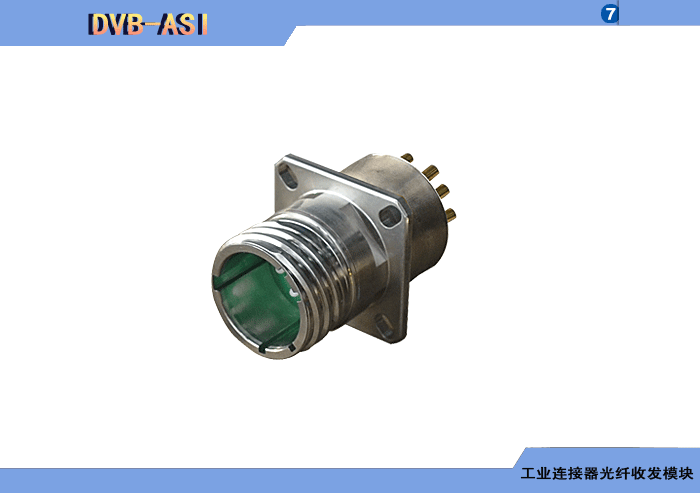

DVB-ASI工業連接器型 DVB-ASI 防水連接器型

DVB-ASI RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖單向
型   號 分辨率 光纖 波長 距離 光器件 溫度 手冊
FMT-ASI-05D850W-M1-P-C/I/M-G 270Mbps MMF 850nm 550M VCSEL C/I/M 選型手冊下載
FMR-ASI-05D850W-M1-P-C/I/M-G 270Mbps MMF 850nm 550M PIN C/I/M
FMT-ASI-1D1310W-M1-P-C/I/M-G 270Mbps MMF 1310nm 2KM FP C/I/M
FMR-ASI-1D1310W-M1-P-C/I/M-G 270Mbps MMF 1310nm 2KM PIN C/I/M
FMT-ASI-15D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 15KM DFB C/I/M
FMR-ASI-15D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 15KM PIN C/I/M
FMT-ASI-30D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 30KM DFB C/I/M
FMR-ASI-30D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 30KM DFB C/I/M
FMT-ASI-40D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 40KM DFB C/I/M
FMR-ASI-40D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 40KM PIN C/I/M
FMT-ASI-80D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 80KM DFB C/I/M
FMR-ASI-80D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 80KM APD C/I/M
FMT-ASI-40D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 40KM DFB C/I/M
FMR-ASI-40D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 40KM PIN C/I/M
FMT-ASI-80D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 80KM DFB C/I/M
FMR-ASI-80D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 80KM PIN C/I/M
FMT-ASI-100D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 100KM DFB C/I/M
FMR-ASI-100D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 100KM APD C/I/M
FMT-ASI-120D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 120KM DFB C/I/M
FMR-ASI-120D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 120KM APD C/I/M
FMT-ASI-160D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 160KM DFB C/I/M
FMR-ASI-160D1550W-S1-P-C/I/M-G 270Mbps SMF 1550nm 160KM APD C/I/M
FMT-ASI-40DXXXXC-S1-P-C/I/M-G 270Mbps SMF 18XCWDM 40KM DFB C/I/M
FMT-ASI-40DXXXXC-S1-P-C/I/M-G 270Mbps SMF 18XCWDM 40KM PIN C/I/M
FMT-ASI-80DZZZZC-S1-P-C/I/M-G 270Mbps SMF 18XCWDM 80KM DFB C/I/M
FMR-ASI-80DZZZZC-S1-P-C/I/M-G 270Mbps SMF 18XCWDM 80KM PIN C/I/M
FMT-ASI-100DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 100KM DFB C/I/M
FMR-ASI-100DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 100KM APD C/I/M
FMT-ASI-120DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 120KM DFB C/I/M
FMR-ASI-120DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 120KM APD C/I/M
FMT-ASI-160DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 160KM DFB C/I/M
FMR-ASI-160DYYYYC-S1-P-C/I/M-G 270Mbps SMF 8XCWDM 160KM APD C/I/M
DVB-ASI+數據 RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 分辨率 光纖 波長 距離 光器件 溫度
FMT-ASID-1D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 1KM FP/PIN C/I/M
FMR-ASID-1D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 1KM FP/PIN C/I/M
FMT-ASID-15D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 15KM DFB/PIN C/I/M
FMR-ASID-15D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 15KM FP/PIN C/I/M
FMT-ASID-30D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 30KM DFB/PIN C/I/M
FMR-ASID-30D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 30KM FP/PIN C/I/M
FMT-ASID-40D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 40KM DFB/PIN C/I/M
FMR-ASID-40D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 40KM FP/PIN C/I/M
FMT-ASID-80D1310W-S1-P-C/I/M-G 270Mbps SMF 1550nm 80KM DFB/ PIN C/I/M
FMR-ASID-80D1310W-S1-P-C/I/M-G 270Mbps SMF 1310nm 80KM DFB/APD C/I/M
FMT-ASID-100D1310W-S1-P-C/I/M-G 270Mbps SMF 1550nm 100KM DFB/ PIN C/I/M
FMT-ASID-100D1310W-S1-P-C/I/M-G 270Mbps SMF 1490nm 100KM DFB/ APD C/I/M
FMR-ASID-120D1310W-S1-P-C/I/M-G 270Mbps SMF 1550nm 120KM DFB/ PIN C/I/M
FMR-ASID-120D1550W-S1-P-C/I/M-G 270Mbps SMF 1490nm 120KM DFB/APD C/I/M
FMR-ASID-160D1310W-S1-P-C/I/M-G 270Mbps SMF 1550nm 160KM DFB/ PIN C/I/M
FMR-ASID-160D1550W-S1-P-C/I/M-G 270Mbps SMF 1490nm 160KM DFB/APD C/I/M

　　DVB-ASI光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將數字廣播設備、數字編解碼設備、攝像機、工業照相機或任何視頻源輸出的DVB-ASI信號通過光纖長距離傳輸到遠方視頻流編輯設備、數字視頻影像處理器、有線電視廣播流媒體終端、圖像分析處理、采集記錄、監控監視或播出中心。自動支持和兼容任意270Mbps EN 50083-9規范的DVB-ASI串行TS流高清視頻信號，無縫支持速率270Mbps，透明支持嵌入式音頻和輔助數據、EDH數據。內置電纜自動均衡器和時鐘重定時功能，因此大大降低及保證了分配輸出的波形失真和數字信號抖動的要求，提高了輸入輸出信號質量。經過國際最專業的視音頻測試儀嚴格測試，可隨機提供詳細測試指標。由于采用光纖設計，因此用戶設備的DVB-ASI信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　DVB-ASI光纖收發模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　DVB-ASI光纖收發模塊提供可選的高速TTL/GPIO數據或控制信號接口，透明支持任意TTL上層協議。
　　DVB-ASI光纖收發模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線標準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　DVB-ASI光纖收發模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　DVB-ASI光纖收發模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11標準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　DVB-ASI光纖收發模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2標準、ISO 11898-4 TTCAN標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公里(10Kbps) ，大節點數110個。
　　DVB-ASI光纖收發模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　DVB-ASI光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～550米/1公里 ；單模0～120公里，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　DVB-ASI光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　DVB-ASI光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　DVB-ASI光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持DVB-ASI高清視頻傳輸。
◆ 支持DVB-ASI。
◆ 支持速率270Mbp 。
◆ 兼容EN 50083-9規范的DVB-ASI TS流媒體串行視頻標準。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 支持嵌入式音頻和輔助數據、EDH數據透明傳輸。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～550米/1公里 ；單模0～120公里。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。

◆ DVB-ASI
接口數量 1路
視頻輸入/輸出阻抗 75Ω非平衡接口
視頻輸入/輸出電壓 典型峰-峰值800mVр-р，600～1000mVр-р
支持串行速率 270Mbps
視頻編碼位寬 8比特或10比特自動
返回損耗 ≤ -15 dB @ 5MHz～270MHZ
重定時 自動重定時，自動識別各種速率
耦合方式 交流耦合
均衡方式 自動均衡
均衡 ≤ 400 meters of Belden 1694A at 270Mbps
最大校準抖動（100KHZ～270Mbps) ≤ 0.2UI
最大定時抖動（10HZ～270Mbps) ≤ 0.2UI
嵌入音頻、輔助空間、EDH數據 透明支持
◆RS-232/485/422/TTL/GPIO
接口數量 1路可選
RS232/TTL 接口標準 EIA/TIA-232，CCITV.28標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS232協議
通信方式 正/反向或雙向
RS485/TTL 接口標準 EIA/TIA-485-A總線標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS485協議和所有上層協議
通信方式 雙向
最大節點數 128個
最大距離 1200m
RS422/TTL 接口標準 EIA/TIA-422/EIA-530/EIA-449/V.11
通信速率 DC～2Mbps
通信協議 全透明支持任意RS422協議
通信方式 正/反向或雙向
最大距離 1200m
◆CAN
接口數量 1路可選
接口標準 任意CAN1.0/CAN2.0/DeviceNet協議標準
CAN總線速率 最大5K～2Mbps
CAN總線最大節點數 110個
CAN總線最大距離 CAN協議距離
通信方式 雙向
◆Profibus
接口數量 1路可選
接口標準 Profibus DP/PA/FMS/RS-485標準
Profibus總線速率 31.25K/9.6K～2Mbps
Profibus總線最大節點數 128個
Profibus總線最大距離 1200m
通信方式 雙向
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1270～1610nm CWDM
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～550米/1公里 ；單模0～120公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸(mm)
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創DVB-ASI光纖收發模塊訂貨型號命名標準：

FMT-ASI/ASID-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M-1-P-C/I/M-G

FMTR-ASI：DVB-ASI光纖收發模塊；
FMTR-ASID：DVB-ASI數據光纖收發模塊；
FMT：表示DVB-ASI發射光纖模塊；
FMR：表示DVB-ASI接收光纖模塊；
ASID：表示DVB-ASI+RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
