YPbPr光模塊
YPbPr光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的YPbPr信號長距離傳輸到遠方圖像分析處理、采集記錄、監控監視或播出中心。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

YPbPr光纖收發模塊典型產品

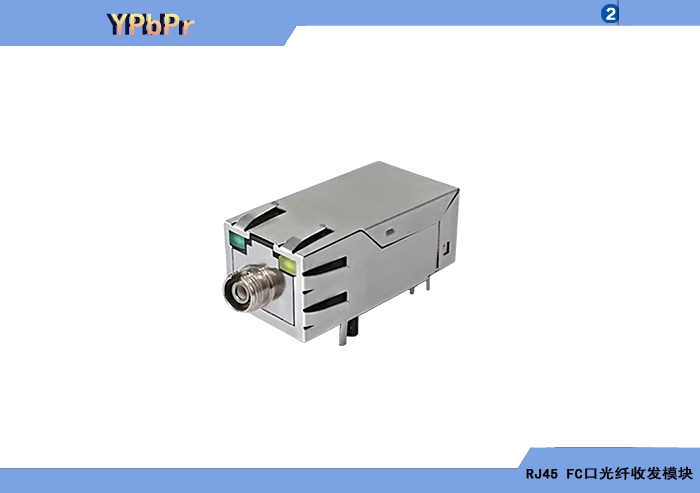

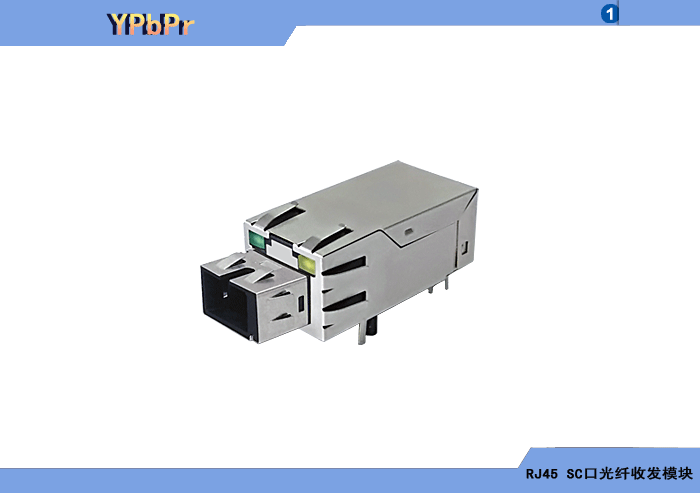

YPbPr RJ45型SC接口 YPbPr RJ45型FC接口 YPbPr RJ45型ST接口

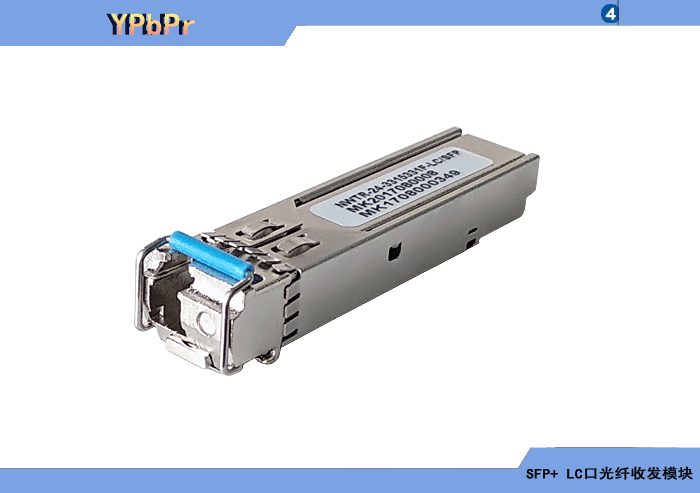

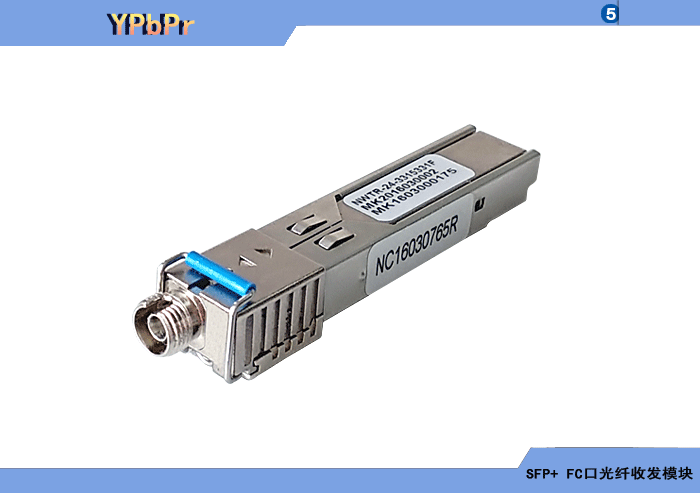

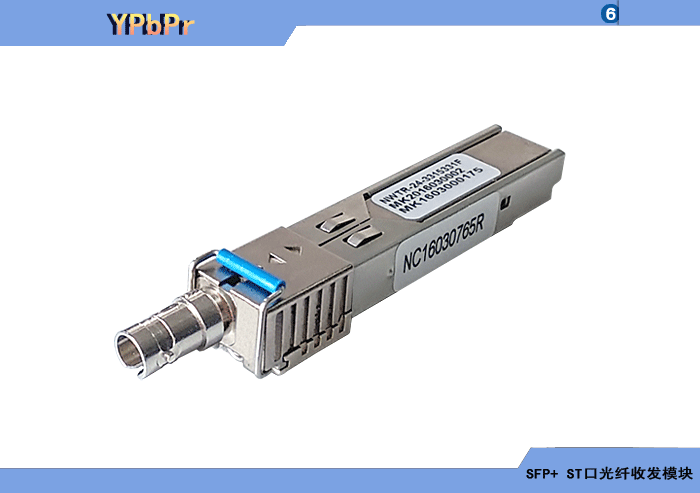

YPbPr SFP+型LC接口 YPbPr SFP+型FC接口 YPbPr SFP+型ST接口

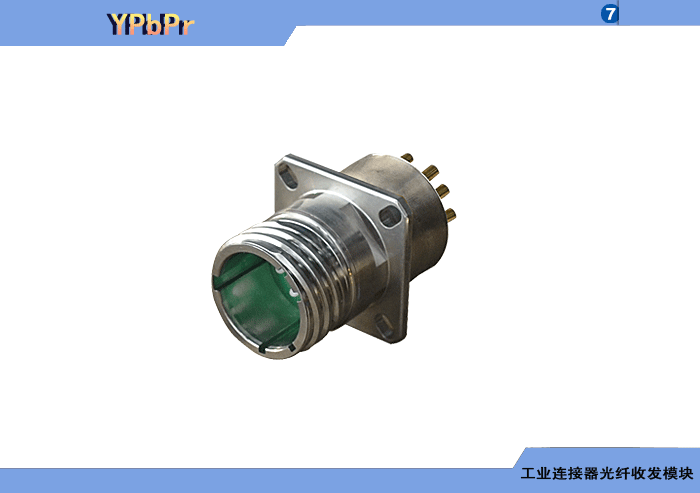

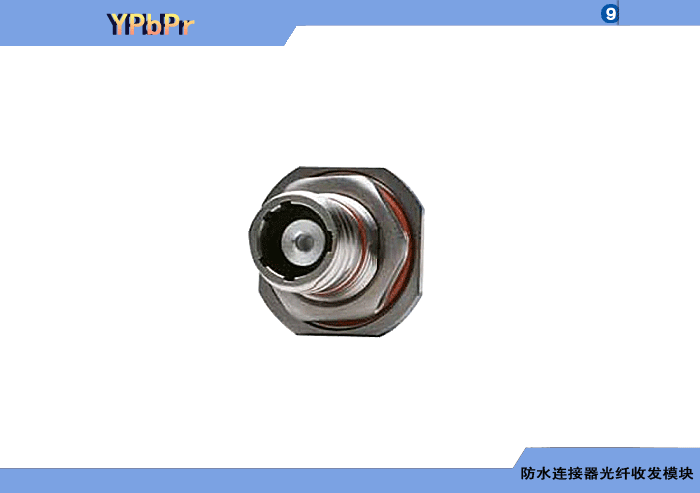

YPbPr工業連接器型 YPbPr 防水連接器型

YPbPr RJ45/SFP+/工業/防水連接器型光纖收發模塊，單纖單向
型   號 分辨率 光纖 波長 距離 光器件 溫度 手冊
FMT-YPbPr-03D850W-M1-P-C/I/M-G 1920X1080 MMF 850nm 300M VCSEL C/I/M 選型手冊下載
FMR-YPbPr-03D850W-M1-P-C/I/M-G 1920X1080 MMF 850nm 300M PIN C/I/M
FMT-YPbPr-02D1310W-M1-P-C/I/M-G 1920X1080 MMF 1310nm 220M FP C/I/M
FMR-YPbPr-02D1310W-M1-P-C/I/M-G 1920X1080 MMF 1310nm 220M PIN C/I/M
FMT-YPbPr-2D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 2KM FP C/I/M
FMR-YPbPr-2D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 2KM PIN C/I/M
FMT-YPbPr-10D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 10KM DFB C/I/M
FMR-YPbPr-10D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 10KM PIN C/I/M
FMT-YPbPr-20D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 20KM DFB C/I/M
FMR-YPbPr-20D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 20KM DFB C/I/M
FMT-YPbPr-40D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 40KM DFB C/I/M
FMR-YPbPr-40D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 40KM PIN C/I/M
FMT-YPbPr-70D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 70KM DFB C/I/M
FMR-YPbPr-70D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 70KM APD C/I/M
FMT-YPbPr-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM EML C/I/M
FMR-YPbPr-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM PIN C/I/M
FMT-YPbPr-80D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 80KM EML C/I/M
FMR-YPbPr-80D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 80KM APD C/I/M
FMT-YPbPr-100D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 100KM EML C/I/M
FMR-YPbPr-100D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 100KM APD C/I/M
FMT-YPbPr-20DXXXXC-S1-P-C/I/M-G 1920X1080 SMF 18XCWDM 20KM DFB C
FMT-YPbPr-20DXXXXC-S1-P-C/I/M-G 1920X1080 SMF 18XCWDM 20KM PIN C
FMT-YPbPr-40DZZZZC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM DFB C
FMR-YPbPr-40DZZZZC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM PIN C
FMT-YPbPr-40DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM EML C/I/M
FMR-YPbPr-40DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM PIN C/I/M
FMT-YPbPr-80DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 80KM EML C/I/M
FMR-YPbPr-80DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 80KM APD C/I/M
YPbPr+數據 RJ45/SFP+/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 分辨率 光纖 波長 距離 光器件 溫度
FMT-YPbPrD-015D1330W-M1-P-C/I/M-G 1920X1080 MMF 1330nm 150M DFB/PIN C/I/M
FMR-YPbPrD-015D1550W-M1-P-C/I/M-G 1920X1080 MMF 1550nm 150M FP/PIN C/I/M
FMT-YPbPrD-20D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 20KM DFB/PIN C/I/M
FMR-YPbPrD-20D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 20KM FP/PIN C/I/M
FMT-YPbPrD-40D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 40KM DFB/PIN C/I/M
FMR-YPbPrD-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM FP/PIN C/I/M
FMT-YPbPrD-60D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 60KM DFB/PIN C/I/M
FMR-YPbPrD-60D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 60KM FP/PIN C/I/M

　　YPbPr光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的YPbPr信號長距離傳輸到遠方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清視頻信號，色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率，RGB分量高清最高可支持UXGA 1600x1200@60Hz或 WUXGA 1920x1080@60Hz，最大帶寬500MHz。內置動態圖像處理技術，使得畫面清晰穩定。由于采用光纖設計，因此用戶設備的YPbPr信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　YPbPr光纖收發模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　YPbPr光纖收發模塊提供可選的高速TTL/GPIO數據或控制信號接口，透明支持任意TTL上層協議。
　　YPbPr光纖收發模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線標準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　YPbPr光纖收發模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　YPbPr光纖收發模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11標準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　YPbPr光纖收發模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2標準、ISO 11898-4 TTCAN標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公里(10Kbps) ，大節點數110個。
　　YPbPr光纖收發模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　YPbPr光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～300米；單模0～100公里，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB、EML或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　YPbPr光纖收發模塊+3.3V或5V供電，支持SFP+可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　YPbPr光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　YPbPr光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持YPbPr高清視頻傳輸。
◆ 兼容支持任意隔行或逐行HDTV YPbPr色差視頻或VESA RGB分量視頻。
◆ 自動識別和配置各種顯示模式。
◆ 支持HDTV 1080p/1080i 1920x1080@60Hz分辨率高清YPbPr色差高清視頻信號。
◆ 支持UXGA 1600x1200或 WUXGA 1920x1080@60Hz分辨率RGB分量高清視頻信號。
◆ 支持最大500MHz模擬帶寬。
◆ 動態圖像處理技術，畫面清晰穩定。
◆ 內置自動均衡和重定時功能，畫面清晰穩定。
◆ 支持E-DDC顯示模式記憶，隨時保證顯示模式正確加載。
◆ 透明支持HDCP/CEC功能。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～300米；單模0～100公里。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB、EML或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP+可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆ YPbPr
接口數量 1路
接口標準 HDTV YPbPr色差或VESA RGB分量高清視頻
輸入/輸出視頻顯示分辨率 (包括最大分辨率下的所有顯示模式) HDTV YPbPr色差： 1080P    1920x1080@60Hz
VESA   RGB分量：   UXGA     1600x1200@60Hz
                                     WUXGA 1920x1080@60Hz
輸入/輸出視頻模擬帶寬 500MHz(3dB)
輸入/輸出視頻掃描制式 隔行或逐行
輸入/輸出視頻電平 0.7Vp-p，典型 ，最大1.5Vp-p
輸入/輸出視頻阻抗 75Ω
返回損耗 <-40dB @ 5MHz
◆RS-232/485/422/TTL/GPIO
接口數量 1路可選
RS232/TTL 接口標準 EIA/TIA-232，CCITV.28標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS232協議
通信方式 正/反向或雙向
RS485/TTL 接口標準 EIA/TIA-485-A總線標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS485協議和所有上層協議
通信方式 雙向
最大節點數 128個
最大距離 1200m
RS422/TTL 接口標準 EIA/TIA-422/EIA-530/EIA-449/V.11
通信速率 DC～2Mbps
通信協議 全透明支持任意RS422協議
通信方式 正/反向或雙向
最大距離 1200m
◆CAN
接口數量 1路可選
接口標準 任意CAN1.0/CAN2.0/DeviceNet協議標準
CAN總線速率 最大5K～2Mbps
CAN總線最大節點數 110個
CAN總線最大距離 CAN協議距離
通信方式 雙向
◆Profibus
接口數量 1路可選
接口標準 Profibus DP/PA/FMS/RS-485標準
Profibus總線速率 31.25K/9.6K～2Mbps
Profibus總線最大節點數 128個
Profibus總線最大距離 1200m
通信方式 雙向
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1270～1610nm CWDM
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB/EML
探測器 PIN/APD
傳輸距離 多模最大0～300米；單模0～100公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP+可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP+可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創YPbPr光纖收發模塊訂貨型號命名標準：

FMT-YPbPr/YPbPrD-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M1-P-C/I/M-G

FMTR-YPbPr：YPbPr光纖收發模塊；
FMTR-YPbPrD：YPbPr數據光纖收發模塊；
FMT：表示YPbPr發射光纖模塊；
FMR：表示YPbPr接收光纖模塊；
YPbPrD：表示YPbPr+RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP+可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
