I2S音頻光模塊
I2S光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將音頻記錄或播放處理設備、視音頻編解碼器、壓縮解壓芯片、模擬音頻A/D或D/A轉換器、音頻取樣速率轉換、DSP芯片、微處理器、單片機以及其他各種音頻ASIC芯片輸出的標準I2S總線接口信號轉換成光信號在單模、多模光纖上傳輸和互聯。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

I2S光纖收發模塊典型產品

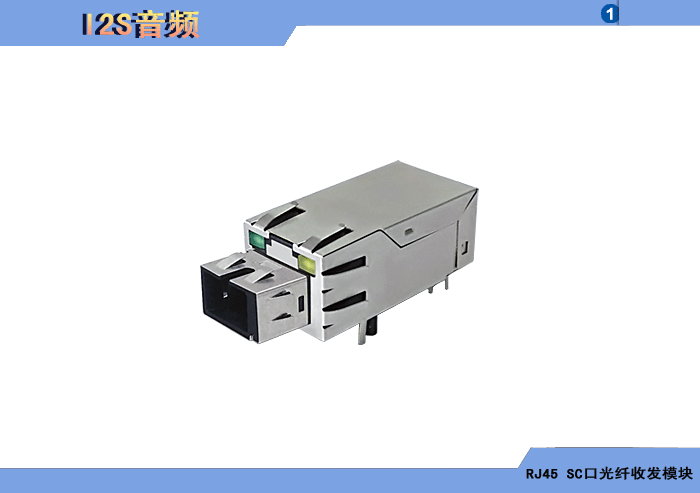

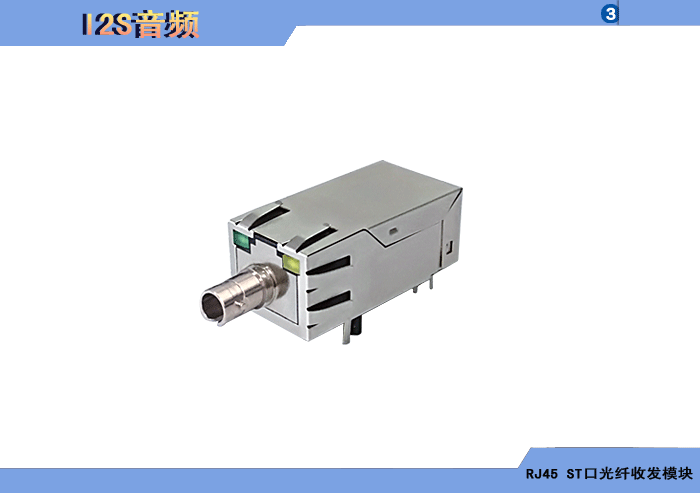

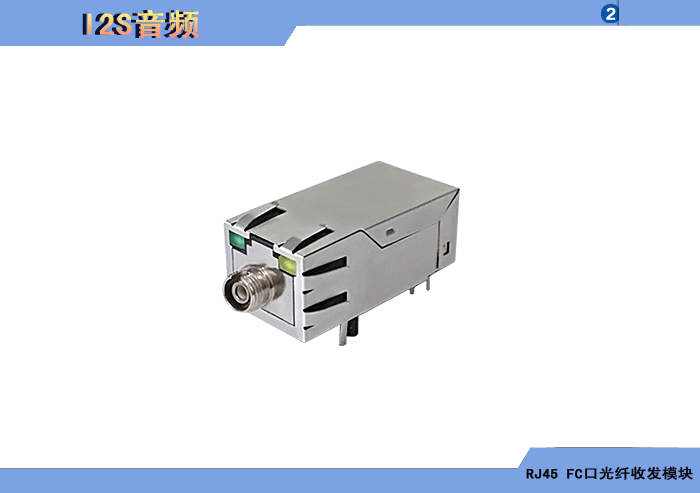

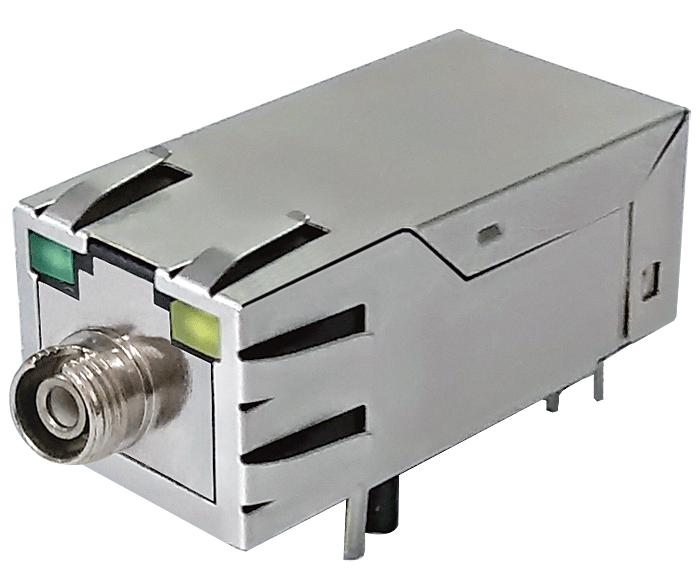

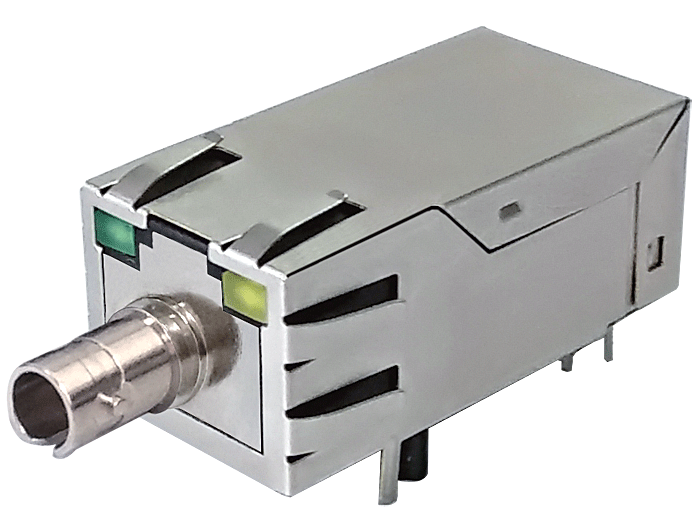

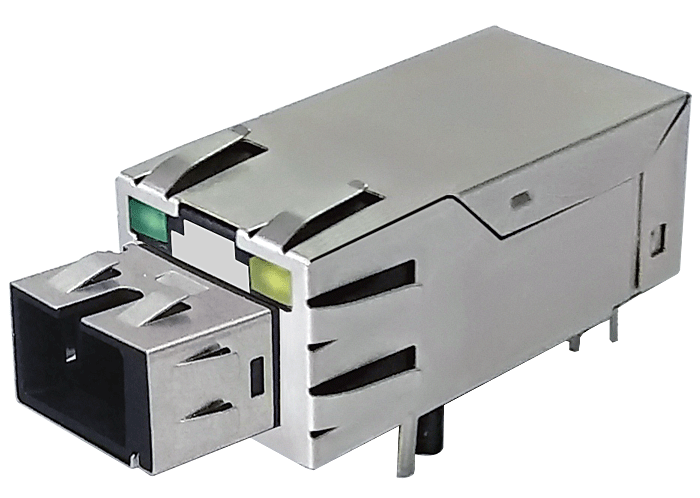

I2S RJ45型SC接口 I2S RJ45型FC接口 I2S RJ45型ST接口

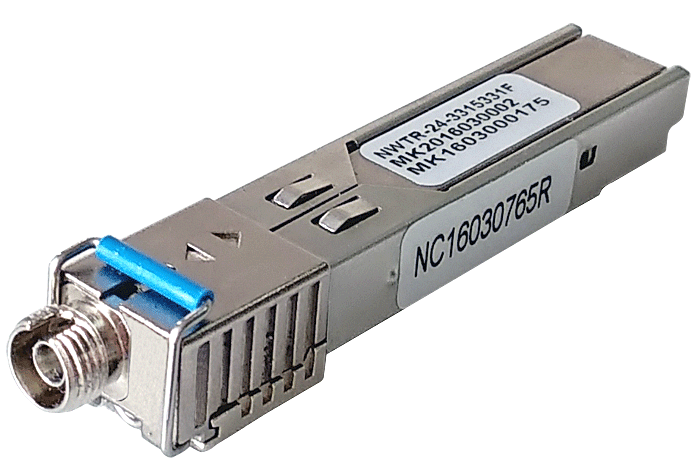

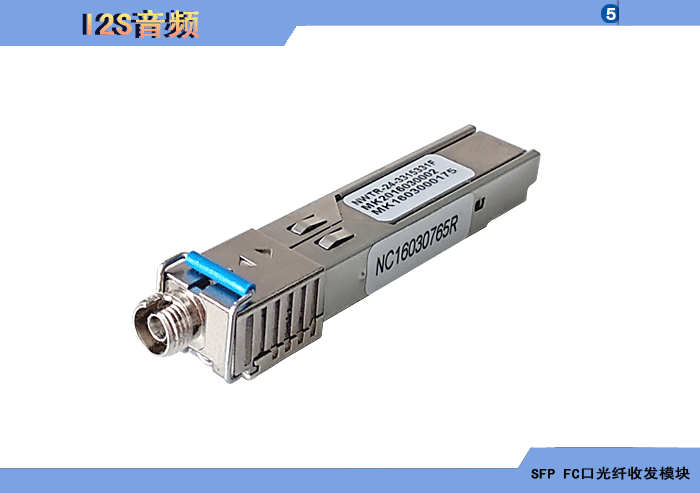

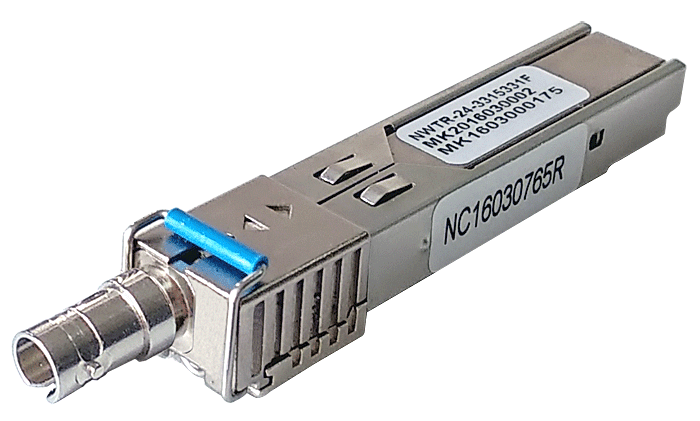

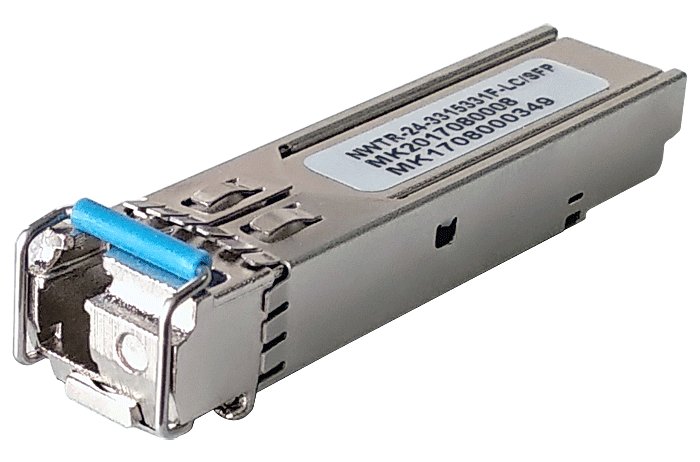

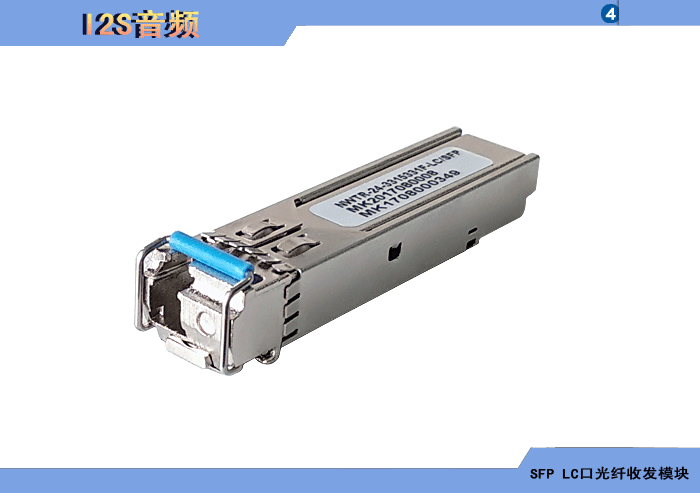

I2S SFP型LC接口 I2S SFP型FC接口 I2S SFP型ST接口

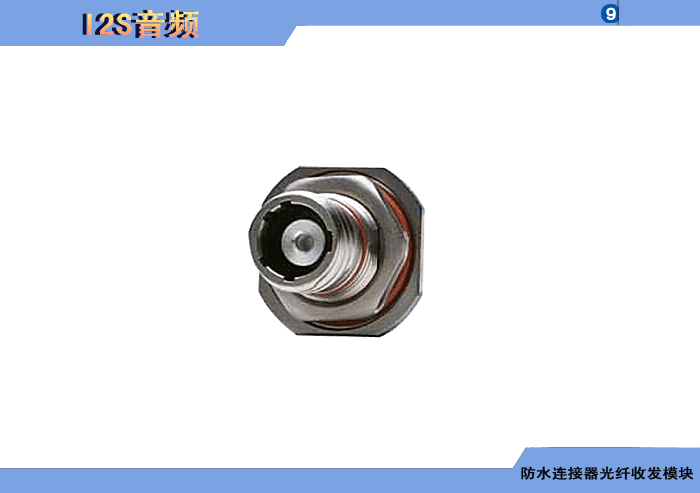

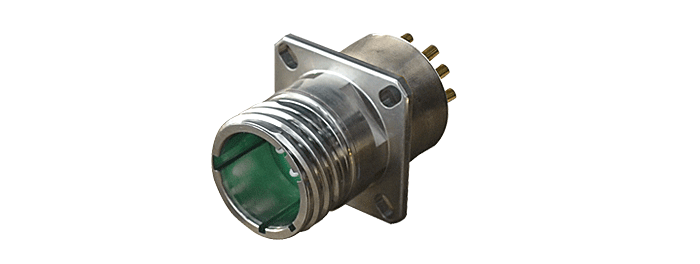

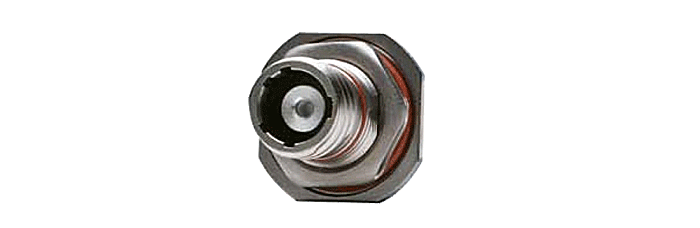

I2S工業連接器型 I2S 防水連接器型

I2S+數據 RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 速率 光纖 波長 距離 光器件 溫度 手冊
FMT-I2SD-4D1310W-M1-P-C/I/M-G 768KHZ MMF 1310nm 4KM FP/PIN C/I/M 選型手冊下載
FMR-I2SD-4D1550W-M1-P-C/I/M-G 768KHZ MMF 1550nm 4KM FP/PIN C/I/M
FMT-I2SD-15D1310W-S1-P-C/I/M-G 768KHZ SMF 1310nm 15KM FP/PIN C/I/M
FMR-I2SD-15D1550W-S1-P-C/I/M-G 768KHZ SMF 1550nm 15KM FP/PIN C/I/M
FMT-I2SD-30D1310W-S1-P-C/I/M-G 768KHZ SMF 1310nm 30KM FP/PIN C/I/M
FMR-I2SD-30D1550W-S1-P-C/I/M-G 768KHZ SMF 1550nm 30KM FP/PIN C/I/M
FMT-I2SD-40D1310W-S1-P-C/I/M-G 768KHZ SMF 1310nm 40KM FP/PIN C/I/M
FMR-I2SD-40D1310W-S1-P-C/I/M-G 768KHZ SMF 1550nm 40KM DFB/PIN C/I/M
FMT-I2SD-80D1310W-S1-P-C/I/M-G 768KHZ SMF 1310nm 80KM FP/PIN C/I/M
FMR-I2SD-80D1310W-S1-P-C/I/M-G 768KHZ SMF 1550nm 80KM DFB/PIN C/I/M
FMT-I2SD-100D1310W-S1-P-C/I/M-G 768KHZ SMF 1490nm 100KM DFB/PIN C/I/M
FMT-I2SD-100D1310W-S1-P-C/I/M-G 768KHZ SMF 1550nm 100KM DFB/PIN C/I/M
FMR-I2SD-120D1310W-S1-P-C/I/M-G 768KHZ SMF 1490nm 120KM DFB/PIN C/I/M
FMR-I2SD-120D1550W-S1-P-C/I/M-G 768KHZ SMF 1550nm 120KM DFB/PIN C/I/M
FMR-I2SD-160D1310W-S1-P-C/I/M-G 768KHZ SMF 1490nm 160KM DFB/PIN C/I/M
FMR-I2SD-160D1550W-S1-P-C/I/M-G 768KHZ SMF 1550nm 160KM DFB/PIN C/I/M
FMR-I2SD-200D1310W-S1-P-C/I/M-G 768KHZ SMF 1490nm 160KM DFP/APD C/I/M
FMR-I2SD-200D1550W-S1-P-C/I/M-G 768KHZ SMF 1550nm 160KM DFP/APD C/I/M

　　I2S光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將音頻記錄或播放處理設備、視音頻編解碼器、壓縮解壓芯片、模擬音頻A/D或D/A轉換器、音頻取樣速率轉換、DSP芯片、微處理器、單片機以及其他各種音頻ASIC芯片輸出的標準I2S總線接口信號轉換成光信號在單模、多模光纖上傳輸和互聯。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的I2S信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　I2S光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～4公里 ；單模0～200公里，光模塊發射波長支持1310/1550或1490/1550nm波長，支持CWDM波長。光模塊激光器支持FP或DFB，探測器可支持普通PIN或高靈敏度APD。
　　I2S光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　I2S光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　I2S光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持I2S總線。
◆ 支持主模式/從模式。
◆ 支持最大768KHZ音頻取樣率。
◆ 支持I2S/Left-Justified/Right-Justified/DSP數據幀格式。
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～4公里 ；單模0～200公里。
◆ 發射波長1310/1550或1490/1550nm(單模) ，1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆I2S
接口數量 1路
接口標準 I2S總線接口
接口模式 主模式/從模式
接口種類 DATA/BCLK/LRCLK/SYSCLK四線或DATA/BCLK/LRCLK三線
取樣速率 最高768KHZ
編碼位寬 任意比特位寬
輸入、輸出數據格式 透明支持任意I2S/Left-Justified/Right-Justified/DSP數據幀格式
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～4公里 ；單模0～200公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸(mm)
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創I2S光纖收發模塊訂貨型號命名標準：

FMT/R-I2S-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M-1-P-C/I/M-G

FMTR-I2S：I2S光纖收發模塊；
FMT：表示I2S發射光纖模塊；
FMR：表示I2S接收光纖模塊；
I2S：表示I2S接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
