MIDI音頻光模塊
MIDI音頻光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將音頻記錄或播放處理設備、視音頻編解碼器、壓縮解壓芯片、模擬音頻A/D或D/A轉換器、音頻取樣速率轉換、DSP芯片、微處理器、單片機以及其他各種音頻ASIC芯片輸出的標準MIDI總線接口信號轉換成光信號在單模、多模光纖上傳輸和互聯。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

MIDI音頻光纖收發模塊典型產品

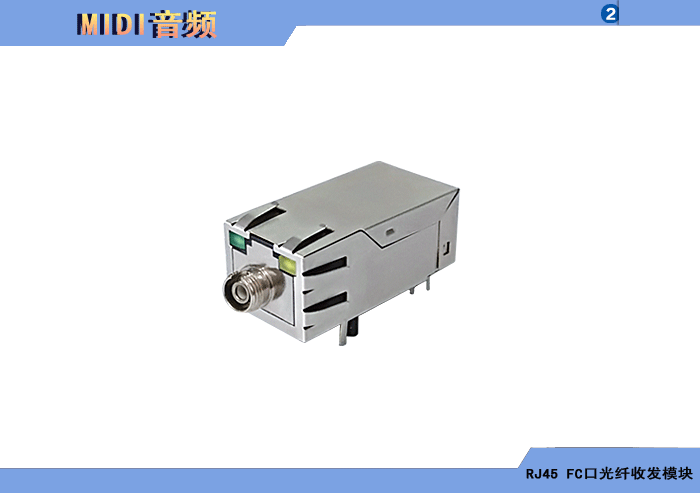

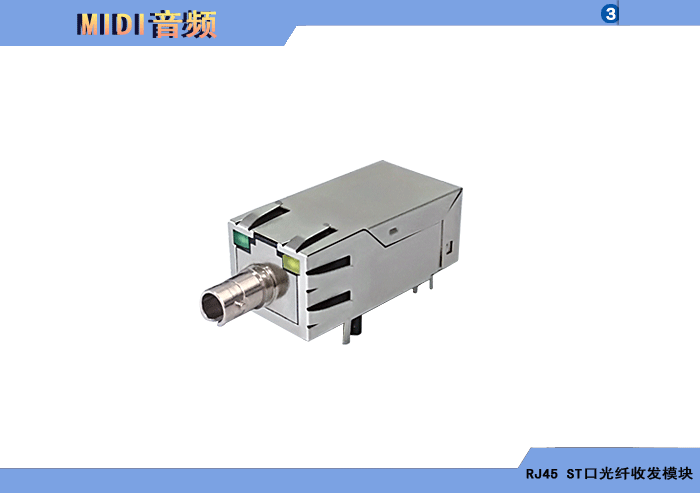

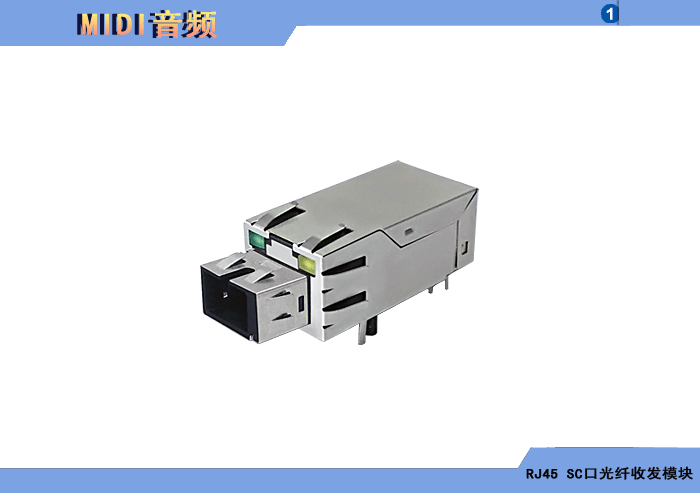

MIDI RJ45型SC接口 MIDI RJ45型FC接口 MIDI RJ45型ST接口

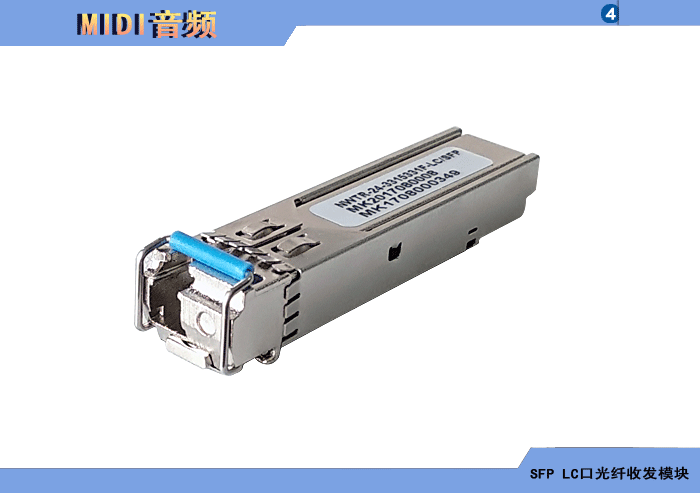

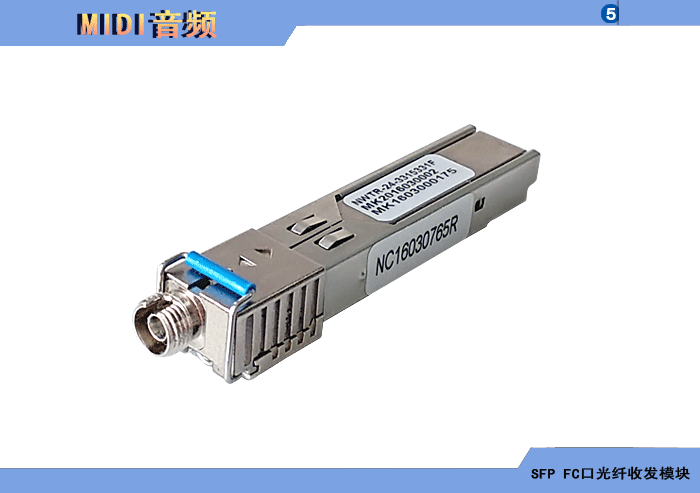

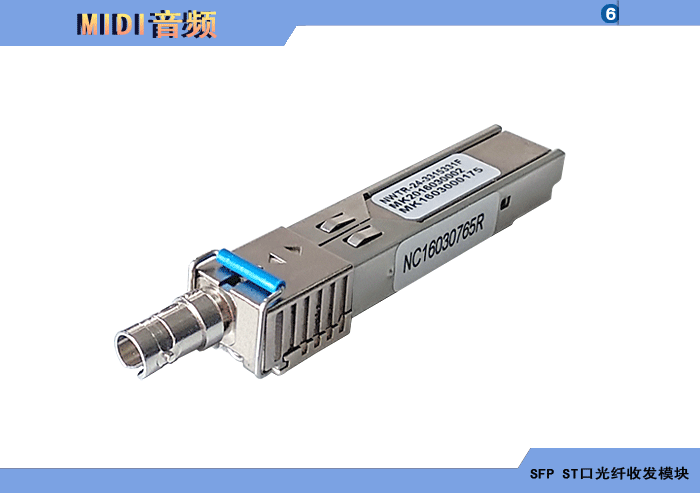

MIDI SFP型LC接口 MIDI SFP型FC接口 MIDI SFP型ST接口

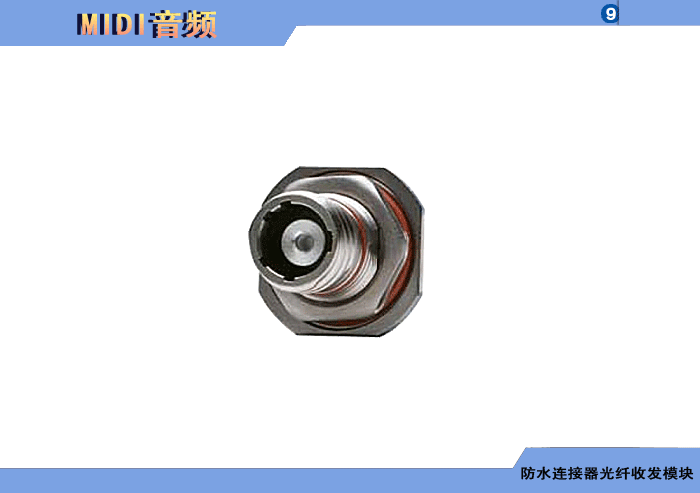

MIDI工業連接器型 MIDI 防水連接器型

MIDI  RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖單向
型   號 速率 光纖 波長 距離 光器件 溫度 手冊
FMT-MIDI-2D850W-M1-P-C/I/M-G 1Mbps MMF 850nm 2KM VCSEL C/I/M 選型手冊下載
FMR-MIDI-2D850W-M1-P-C/I/M-G 1Mbps MMF 850nm 2KM PIN C/I/M
FMT-MIDI-4D1310W-M1-P-C/I/M-G 1Mbps MMF 1310nm 4KM FP C/I/M
FMR-MIDI-4D1310W-M1-P-C/I/M-G 1Mbps MMF 1310nm 4KM PIN C/I/M
FMT-MIDI-15D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 15KM FP C/I/M
FMR-MIDI-15D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 15KM PIN C/I/M
FMT-MIDI-30D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 30KM FP C/I/M
FMR-MIDI-30D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 30KM PIN C/I/M
FMT-MIDI-60D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 60KM FP C/I/M
FMR-MIDI-60D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 60KM PIN C/I/M
FMT-MIDI-80D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 80KM DFB C/I/M
FMR-MIDI-80D1310W-S1-P-C/I/M-G 1Mbps SMF 1310nm 80KM PIN C/I/M
FMT-MIDI-30D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 30KM FP C/I/M
FMR-MIDI-30D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 30KM PIN C/I/M
FMT-MIDI-60D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 60KM DFB C/I/M
FMR-MIDI-60D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 60KM PIN C/I/M
FMT-MIDI-80D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 80KM DFB C/I/M
FMR-MIDI-80D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 80KM PIN C/I/M
FMT-MIDI-100D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 100KM DFB C/I/M
FMR-MIDI-100D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 100KM PIN C/I/M
FMT-MIDI-120D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 120KM DFB C/I/M
FMR-MIDI-120D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 120KM PIN C/I/M
FMT-MIDI-160D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 160KM DFB C/I/M
FMR-MIDI-160D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 160KM PIN C/I/M
FMT-MIDI-200D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 200KM DFB C/I/M
FMR-MIDI-200D1550W-S1-P-C/I/M-G 1Mbps SMF 1550nm 200KM PIN C/I/M
FMT-MIDI-40DXXXXC-S1-P-C/I/M-G 1Mbps SMF 18XCWDM 40KM DFB C/I/M
FMT-MIDI-40DXXXXC-S1-P-C/I/M-G 1Mbps SMF 18XCWDM 40KM PIN C/I/M
FMT-MIDI-80DZZZZC-S1-P-C/I/M-G 1Mbps SMF 18XCWDM 80KM DFB C/I/M
FMR-MIDI-80DZZZZC-S1-P-C/I/M-G 1Mbps SMF 18XCWDM 80KM PIN C/I/M
FMT-MIDI-100DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 100KM DFB C/I/M
FMR-MIDI-100DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 100KM PIN C/I/M
FMT-MIDI-120DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 120KM DFB C/I/M
FMR-MIDI-120DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 120KM PIN C/I/M
FMT-MIDI-160DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 160KM DFB C/I/M
FMR-MIDI-160DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 160KM PIN C/I/M
FMT-MIDI-200DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 200KM DFB C/I/M
FMR-MIDI-200DYYYYC-S1-P-C/I/M-G 1Mbps SMF 8XCWDM 200KM APD C/I/M

　　MIDI音頻光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將音頻記錄或播放處理設備、視音頻編解碼器、壓縮解壓芯片、模擬音頻A/D或D/A轉換器、音頻取樣速率轉換、DSP芯片、微處理器、單片機以及其他各種音頻ASIC芯片輸出的標準MIDI總線接口信號轉換成光信號在單模、多模光纖上傳輸和互聯。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的MIDI信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　MIDI音頻光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～4公里 ；單模0～200公里，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　MIDI音頻光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　MIDI音頻光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　MIDI音頻光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 透明支持MIDI V1.0和GM MIDI 樂器數字接口信號。
◆ 兼容支持MIDI IN/OUT/Thru信號。
◆ 支持最大速率1Mbps(31.25Kbps典型)。
◆ 零延遲自動切換和底層轉換技術。
◆ 透明支持任意MIDI樂器數字接口數據幀格式。
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～4公里 ；單模0～200公里。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆MIDI
接口數量 1路
接口標準 MIDI V1.0和GM MIDI
信號種類 MIDI IN/OUT/Thru
信號速率 1Mbps(31.25Kbps典型)
輸入、輸出數據格式 透明支持任意MIDI樂器數字接口數據幀格式和協議
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1270～1610nm CWDM
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～4公里 ；單模0～200公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創MIDI音頻光纖收發模塊訂貨型號命名標準：

FMT/R-MIDI-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M-1-P-C/I/M-G

FMTR-MIDI：MIDI音頻光纖收發模塊；
FMT：表示MIDI發射光纖模塊；
FMR：表示MIDI接收光纖模塊；

MIDI：表示MIDI接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
